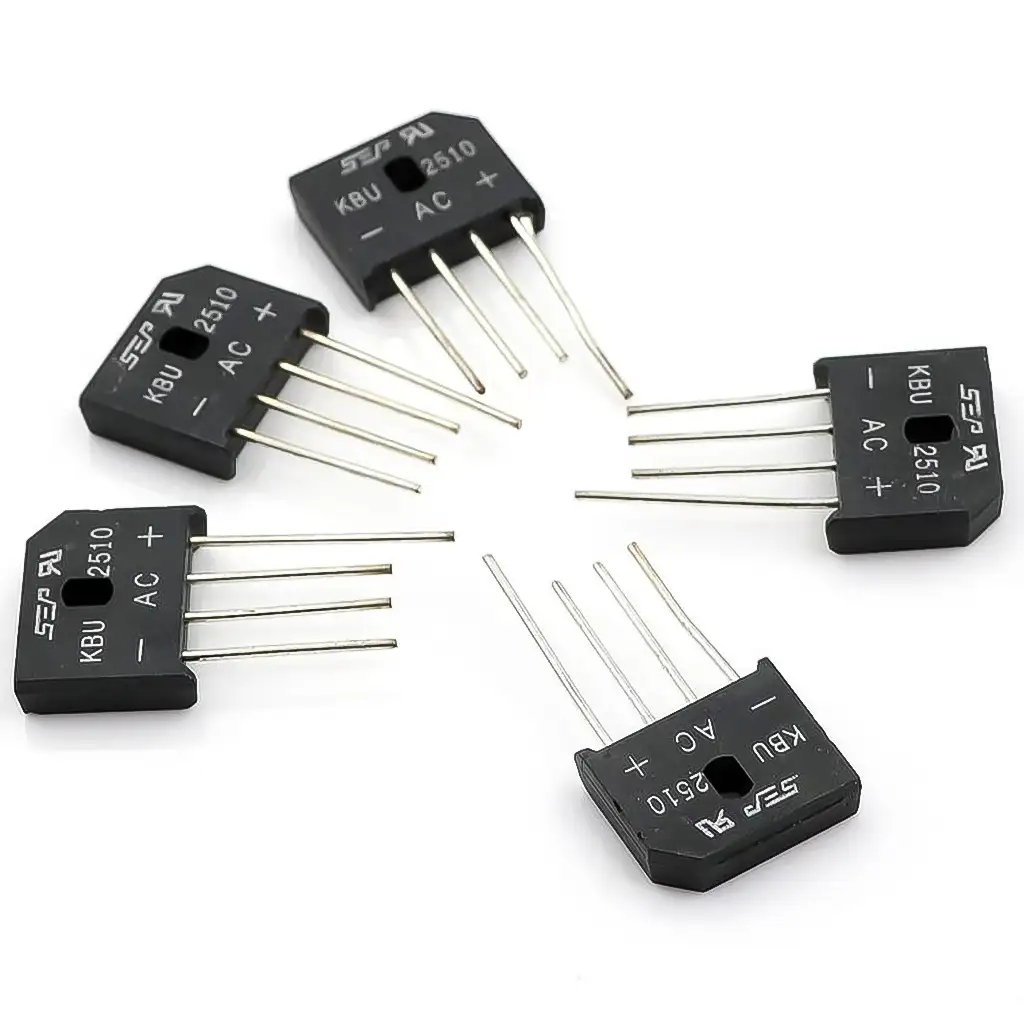

پل دیود KBU2510 شانه ای تخت 25 آمپر 1000 ولت

توضیحات

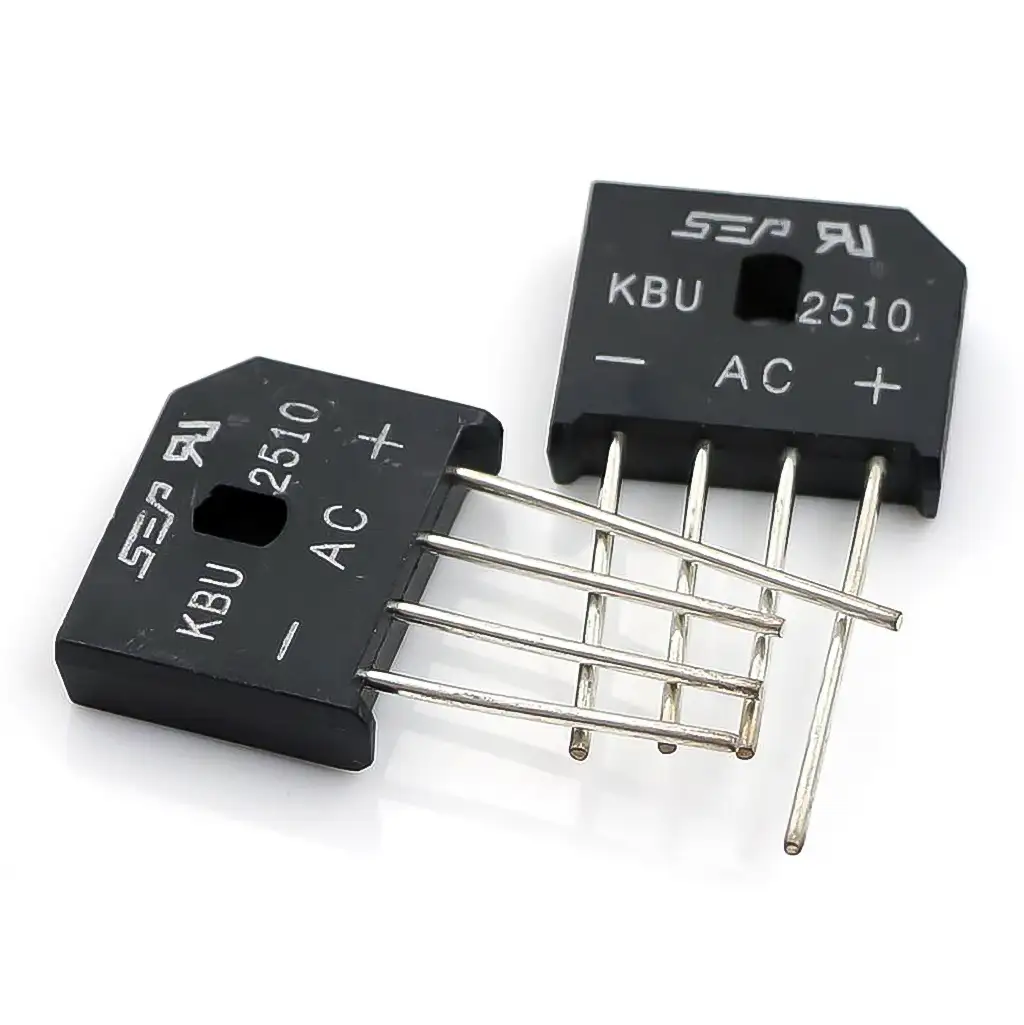

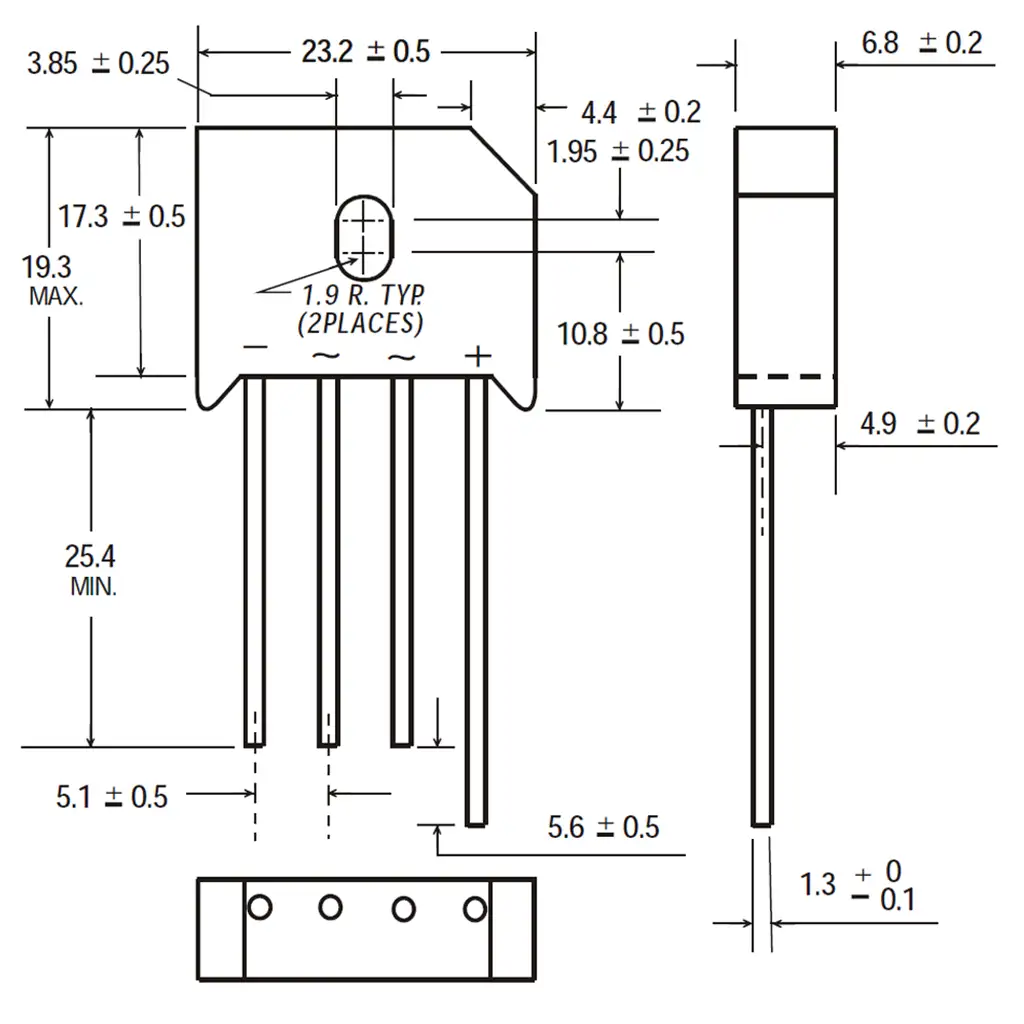

پل دیود KBU2510 شانه ای با تحمل جریان 25A و ولتاژ معکوس 1000V ، برای یکسوسازی جریان متناوب تک فاز در انواع منبع تغذیه خطی و سوئیچینگ مناسب می‌باشد.

پل دیود چیست؟

پل دیود از ترکیب 4 عدد دیود معمولی بدست می‌آید و وظیفه اصلی آن یکسوسازی جریان متناوب الکتریکی می‌باشد.

مدار پل دیودی در ژانویه سال 1896 توسط کارول پولاک لهستانی اختراع شد.

تا پیش از در دسترس بودن مدارهای مجتمع، این مدار از “اجزای گسسته” یعنی دیودهای جداگانه ساخته می‌شد.

از حدود سال 1950، یک قطعه با چهار ترمینال تک، حاوی چهار دیود متصل در یک پیکربندی یک پل به یک قطعه تجاری استاندارد تبدیل شد و هم اکنون با رده های مختلف ولتاژ و جریان در بازار قطعات الکترونیکی موجود است.

پل‌ دیود چهار سر دارد که دو سر آن متعلق به ورودی ac و دو سر دیگر مربوط به خروجی پل می‌باشد. پل دیود از ورودی خود یک سینوسی کامل را می‌گیرد و نیم سیکل مثبت آن را عبور می‌دهد ولی نیم سیکل منفی آن را به یک نیم سیکل مثبت تبدیل می‌کند؛ به عبارتی خروجی پل دیود از بی‌نهایت نیم سیکل مثبت تشکیل شده است.

طرز کار پل دیودی یا Bridge Diode در شکل زیر نمایش داده شده است:

مشخصات فنی پل دیود 6 آمپر 1000 ولت مربعی BR610 :
