مدار اینورتر 300 وات ارزان قیمت

ارسال توسط مدیر سایت

220

یک مدار اینورتر 300 وات ارزان قیمت بسازید!

این اینورتر با ولتاژ خروجی 220 ولت و فرکانس 50 هرتز دارای توان متوسط و قادر به تولید حدود 300VA انرژی است. شما می توانید با استفاده از باتری اتومبیل خود مدار اینورتر را راه اندازی کرده و سه عدد لامپ 100W را تا دو ساعت با نور کامل روشن نگه دارید.

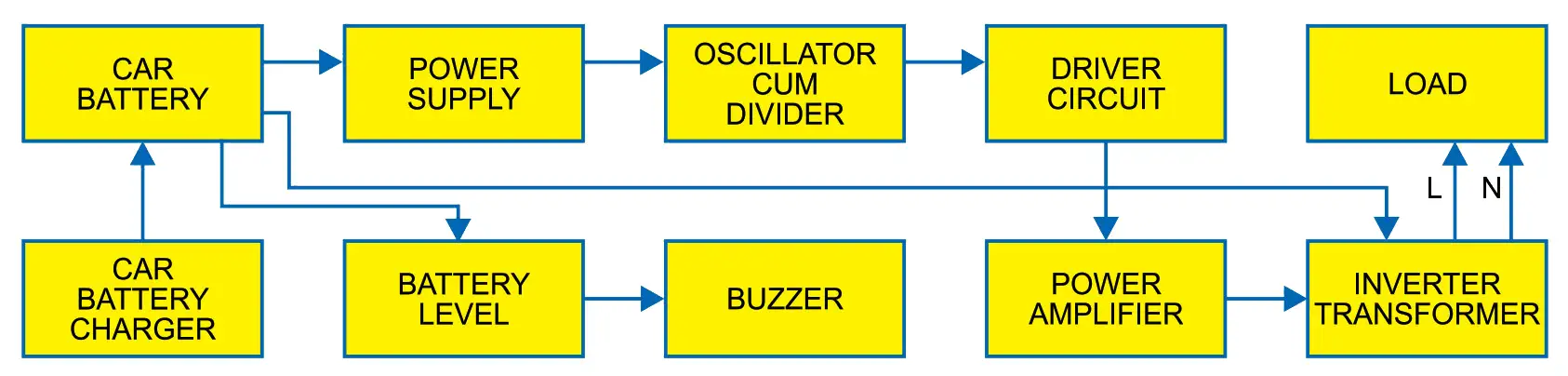

شکل زیر بلوک دیاگرام اینورتر را نشان می دهد:

همانطور که می بینید مدار اینورتر به یک نشانگر کاهش سطح ولتاژ و یک بیزر مجهز شده تا از تخلیه کامل باتری جلوگیری کرده و به کاربر یادآوری کند که باتری را شارژ مجدد نماید. از آنجا که تخلیه کامل باتری زمان نگهداری شارژ آن را کاهش داده و موجب خرابی زودرس باتری می شود، این نشانگر زمانی که ولتاژ باطری به 10 ولت برسد فعال شده و بیزر را به صدا در می آورد.

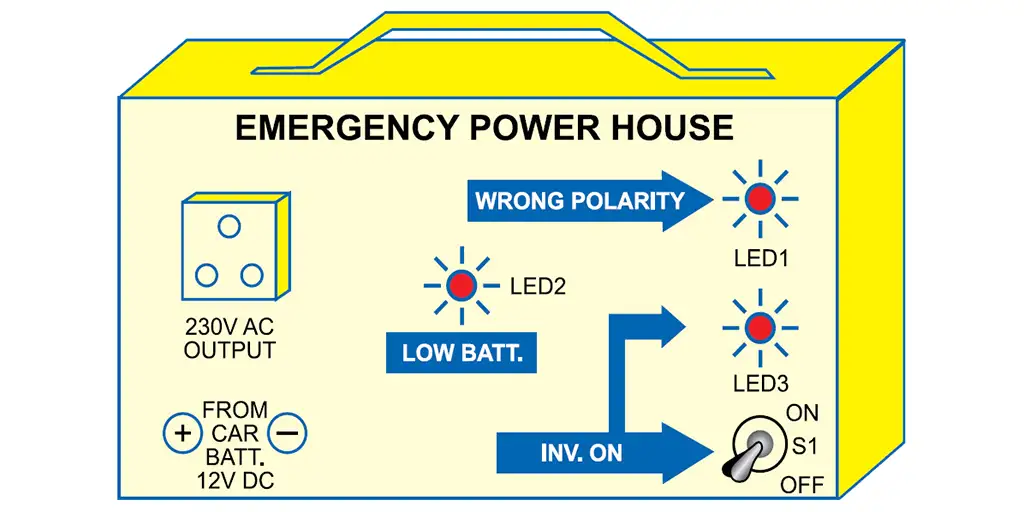

مدار اینورتر را می توانید با استفاده از گیره های سوسماری به باتری ماشین اتصال دهید. گیره قرمز باید به ترمینال مثبت باتری و گیره سیاه و سفید هم به ترمینال منفی باتری متصل شود.

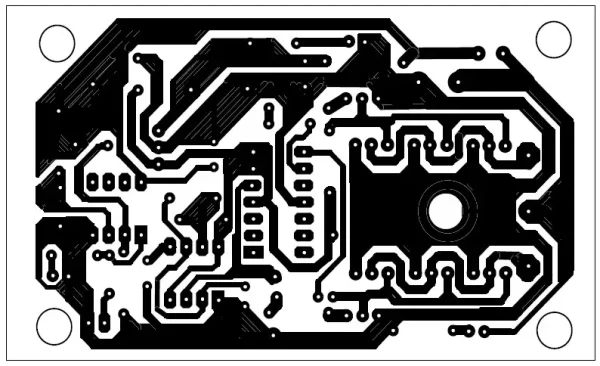

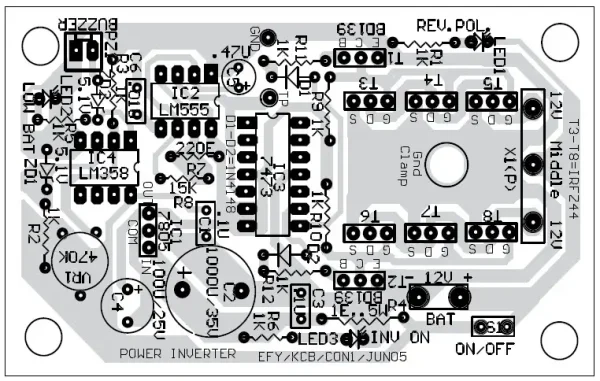

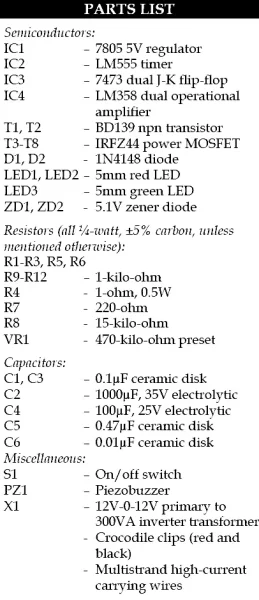

توضیحات مدار اینورتر 300 وات ارزان قیمت

کلید S1 برای روشن و خاموش کردن اینورتر استفاده می شود. روشن شدن LED3 به شما نشان می دهد که S1 وصل و مدار روشن است.

مدار هشدار اتصال معکوس باتری

اگر گیره ها را اشتباه به قطب های باتری متصل کنید، LED1 روشن شده و به شما هشدار می دهد.

مدار آشکار ساز کاهش ولتاژ باتری

همانطور که پیشتر گفتیم در مدار اینورتر نشانگر کاهش باطری تعبیه شده است. برای این منظور از آیسی آپ آمپ LM358 در حالت مقایسه گری استفاده شده است. R2 و ZD1 تشکیل یک ولتاژ مرجع 5.1 ولت را در ورودی ناوارونگر Op Amp می دهند و سطح ولتاژ باتری توسط شبکه تقسیم ولتاژ متشکل از VR1 و R3 به ورودی وارونگر آن منتقل می گردد.

مدار نوسان ساز ( Oscilator )

حتماً می دانید که اساس کار اینورتر در تبدیل جریان مستقیم به جریان متناوب بر پایه نوسان سازی است. نوسان ساز یا اوسیلاتور این مدار تشکیل شده از یک تایمر LM555 به عنوان یک مولتی ویبراتور آستابل ، که فرکانس خروجی آن 100HZ با زمان تناوب ( Duty Cicle ) 50 درصد است.

مقاومت R7 و R8 و خازن C5 المانهای نوسان ساز مدار می باشند.

برای تست خروجی اوسیلاتور می توانید با یک فرکانس متر ، فرکانس خروجی را اندازه گیری کرده و یا توسط اوسیلوسکوپ شکل موج خروجی را مشاهده کنید. محل تست با TP مشخص شده است.

مدار تقسیم کننده ( Devider )

آیسی 7473 یک فیلیپ فلاپ JK است که خروجی نوسان ساز با فرکانس 100 هرتز را به دو سیگنال 50 هرتز با زمان تناوب 50 درصد تبدیل می کند. این دوسیگنال کاملاً قرینه یکدیگرند که با اوسیلوسکوپ قابل مشاهده است. یعنی زمانی که Q=5v است Q`=0v می باشد؛ و برعکس.

مدار درایور اینورتر ( Driver Circuit )

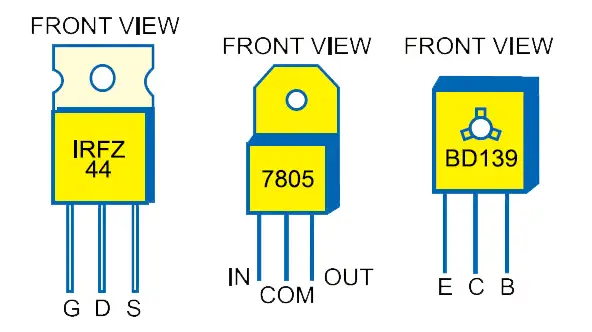

ترانزیستورهای T1 و T2 به شماره BD139 نقش درایور ماسفت های قدرت خروجی اینورتر را به عهده دارند.

سیگنال تقسیم شده در آیسی 7473 از طریق D1 و R11 به T1 ؛ و از طریق D2 و R12 به T2 می رسد تا برای طبقه قدرت اینورتر تقویت شود.

مدار قدرت ( Power Circuit )

شش ترانزیستور ماسفت ( Mosfet ) به شماره: IRFZ44 مدار قدرت طبقه خروجی را تشکیل می دهند که وظیفه آنها تأمین قدرت مورد نیاز برای راه اندازی ترانسفورماتور انتهایی است.

ماسفت ها را به دلیل داشتن ضریب حرارتی مثبت می توان به راحتی با یکدیگر موازی کرده و جریان مدار را بین آنها تقسیم کرد. این موضوع در مدارهای اینورتر و منابع تغذیه فراوان دیده می شود.

در این مدار T3 و T4 و T5 با هم و T6 و T7 و T8 نیز با هم موازی بسته شده اند.

ترانسفورماتور

ترانسفورماتور استفاده شده در مدار اینورتر ، یک ترانس کاهنده 220 ولت به 12 ولت 10 آمپر با سه سر خروجی است که در اصطلاح به آن ترانس دوبل یا سر وسط می گویند. یعنی با اتصال ورودی ترانس به برق شهر دو خروجی 12 ولت در سیم پیچ ثانویه ترانس خواهیم داشت که با هم سری هستند. یعنی اختلاف ولتاژ دو سر کناری 24 ولت خواهد بود.

جهت استفاده از ترانس در مدار اینورتر باید قسمت ثانویه آن را به مدار متصل کنیم.

همانطور که در مدار اینورتر مشاهده می کنید سر وسط ثانویه به قطب مثبت باتری و دو سر کناری آن به خروجی قدرت مدار اینورتر متصل شده اند.
