مدار محافظ برق 80 آمپر مرکزی ساختمان / راهکار نهایی حفاظت کامل از وسایل و تجهیزات برقی شما + سورس مدار

توضیحات

*

با افزایش تعداد وسایل برقی و الکترونیکی حساس، و قطعی مکرر برق، نصب یک برد محافظ برق مرکزی کارآمد که بتواند از کلیه وسایل برقی محافظت کند یک امر ضروری است؛ و چنانچه شما در مسیر برق از برد محافظ ولتاژ استفاده نکنید، ممکن است نوسانات ناخواسته باعث صدمه به تجهیزات و وسایل حساس شما شود!! اما نگران نباشید!؛ چون ما آموزش ساخت محافظ مرکزی برق ساختمان که یک مدار حرفه‌ای و کاربردی با ضریب اطمینان بالا است را طراحی کردیم و در اختیار شما قرار خواهیم داد.

معرفی مدار محافظ برق 80 آمپر مرکزی ساختمان های مسکونی و تجاری

با استفاده از این مدار به عنوان محافظ برق پشت کنتوری یا محافظ برق کل ساختمان به خوبی می‌توانید از تمامی دستگاه‌های برقی اعم از کولر، لامپهای روشنایی، تلویزیون، یخچال، فریز، ماشین لباسشویی و ظرفشویی، ماکروفر، کامپیوتر، موبایل، پکیج و هر آنچه به برق متصل است، در مقابل ولتاژهای غیر استاندارد و مضر و خطرات ناشی از آن محافظت کرده و مانع از رسیدن آسیب به آنها در مکانهای تجاری و مسکونی شوید.

با استفاده از این مدار دیگر نیازی به خرید چندین محافظ (معمولاً بی‌کیفیت) برای هر دستگاه نخواهید داشت؛ و می‌توانید دیگر محافظ‌های موجود در ساختمان را از مدار خارج کنید.

می‌توان در موارد زیر از این مدار استفاده کرد:

• • محافظ برق ورودی کل ساختمان
  • محافظ برق تابلوهای برق اصلی
  • محافظ برق وسایل پرمصرف خانگی و صنعتی مثل: سیستم تهویه مطبوع مرکزی، سیستمهای کنترل هوشمند مرکزی، موتور خانه و …

ویژگی‌های اصلی مدار

این مدار به گونه‌ای طراحی شده که بتواند با پاسخ سریع، جریان خروجی متصل به مصرف کننده را قطع نماید.

با خارج شدن ولتاژ ورودی دستگاه از محدوده تنظیم شده، خروجی دستگاه بلافاصله قطع می‌شود و بعد از بازگشت ولتاژ به محدوده مجاز، بعد از مدت زمان تعیین شده جریان خروجی وصل می‌گردد.

ویژگی‌های مهم دیگر این محصول عبارتند از:

• • جریان قابل تحمل لحظه‌ای: 80 آمپر
  • جریان قابل تحمل دائم کار: 50 تا 60 آمپر
  • زمان تأخیر استاندارد از پیش تعیین شده در حدود 5 دقیقه
  • تحمل نوسانات لحظه‌ای و جلوگیری از قطع ناگهانی
  • طراحی ایمن در برابر دو فاز شدن برق
  • ابعاد بهینه و کوچک با مسیرهای تقویت‌شده برای عبور جریان بالا
  • نشانگر LED وضعیت: حالت نرمال، خطا و تأخیر

مزایای مدار محافظ برق 80 آمپر مرکزی ساختمان

• • ابعاد فشرده برد (5.5×8 سانتیمتر) که هم هزینه ساخت را کاهش می‌دهد؛ و هم می‌توان آن را در بیشتر جعبه‌های پلاستیکی یا فلزی موجود در بازار جاسازی کرد.
  • زمان تأخیر در وصل حدود 5 دقیقه که زمان کافی را برای تثبیت برق پس از وصل شدن را فراهم می‌کند.
  • عملکرد سریع و دقیق و بدون خطا و محافظت در برابر دو فاز شدن.

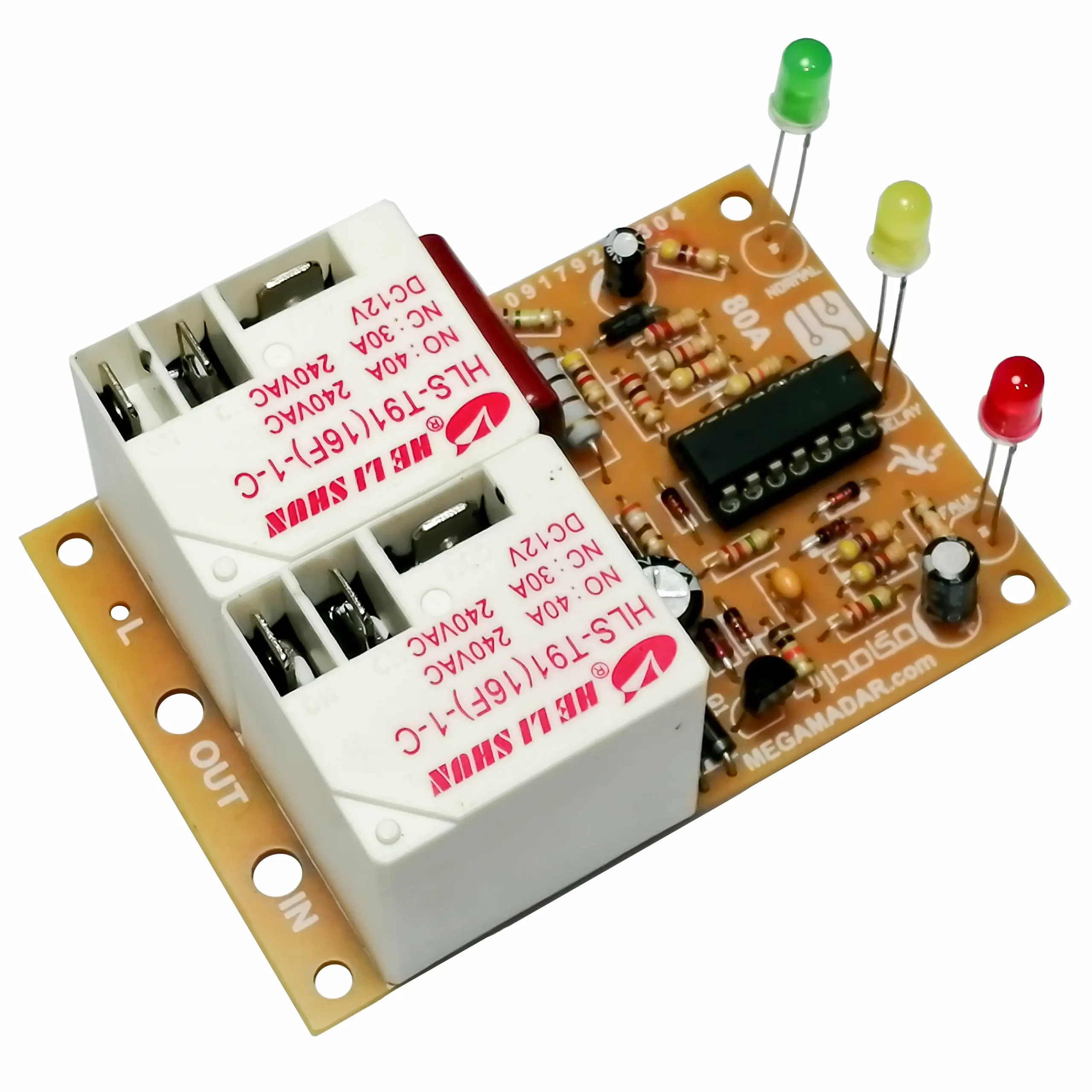

  • استفاده همزمان از دو رله 40 آمپر که به صورت موازی که می‌تواند تا 80 آمپر را پشتیبانی نماید.
  • قابلیت تحمل ولتاژ ورودی مداوم تا 320 ولت بدون آسیب به مدار.
  • محدوده مجاز و استاندارد وصل ولتاژ خروجی در حدود 170 تا 255 ولت.
  • مسیرهای مس قلع‌اندود شده و مقاومت بالا در جریان‌های سنگین
  • عدم نیاز به تنظیمات دستی که باعث سرعت مونتاژ و حذف پیچیدگیهای تنظیم مدار می‌شود.
  • قابل مونتاژ توسط افراد غیر حرفه‌ای و کسانی است که تخصص الکترونیک ندارند.

موارد استفاده

• • قابل استفاده به عنوان محافظ عمومی وسایل برقی و الکترونیکی
  • قابل استفاده بعد از کنتور در منازل، ساختمان‌های اداری، تجاری و مکانهای صنعتی
  • قابل استفاده در مسیر خروجی برق انواع ژنراتور
  • قابل استفاده در دستگاه‌های قدرتمند مانند ماینر، کولر، چیلر و سیستم های موتورخانه و دستگاه های صنعتی تا توان 14000 ولت آمپر

مقایسه نسخه‌های ارائه شده مدار محافظ برق 80 آمپر مرکزی ساختمان :

1. نسخه PDF آموزشی

مناسب برای: دانش‌آموزان، دانشجویان، علاقه‌مندان الکترونیک

محتوا شامل:

• • فایل‌های PDF شماتیک و PCB جهت چاپ و ساخت نمونه
  • لیست قطعات
  • راهنمای مونتاژ و تنظیمات مدار

ویژگی‌ها:

• • فایل‌ها بدون لوگو و اطلاعات انحصاری تولیدی
  • قابل استفاده برای تمرین و ساخت نمونه‌های آزمایشی
  • شامل پشتیبانی در رفع مشکلات عملکرد مدار

⚠️ فایل‌ها فقط جهت استفاده شخصی و آموزشی ارائه می‌شوند. بازنشر، فروش مجدد یا اشتراک فایل‌ها مجاز نیست.

2. نسخه کیت کامل پروژه

مناسب برای: علاقه‌مندان، تعمیرکاران و کارگاه‌های کوچک

اگر هدف شما یادگیری، تمرین مهارت‌های مونتاژ یا ساخت یک محافظ قدرتمند برای ساختمان خودتان است، کیت مدار محافظ برق 80 آمپر مرکزی ساختمان بهترین انتخاب است.
شما بدون نیاز به طراحی مدار از صفر، فقط با مونتاژ قطعات، یک محافظ حرفه‌ای و آماده استفاده خواهید داشت.

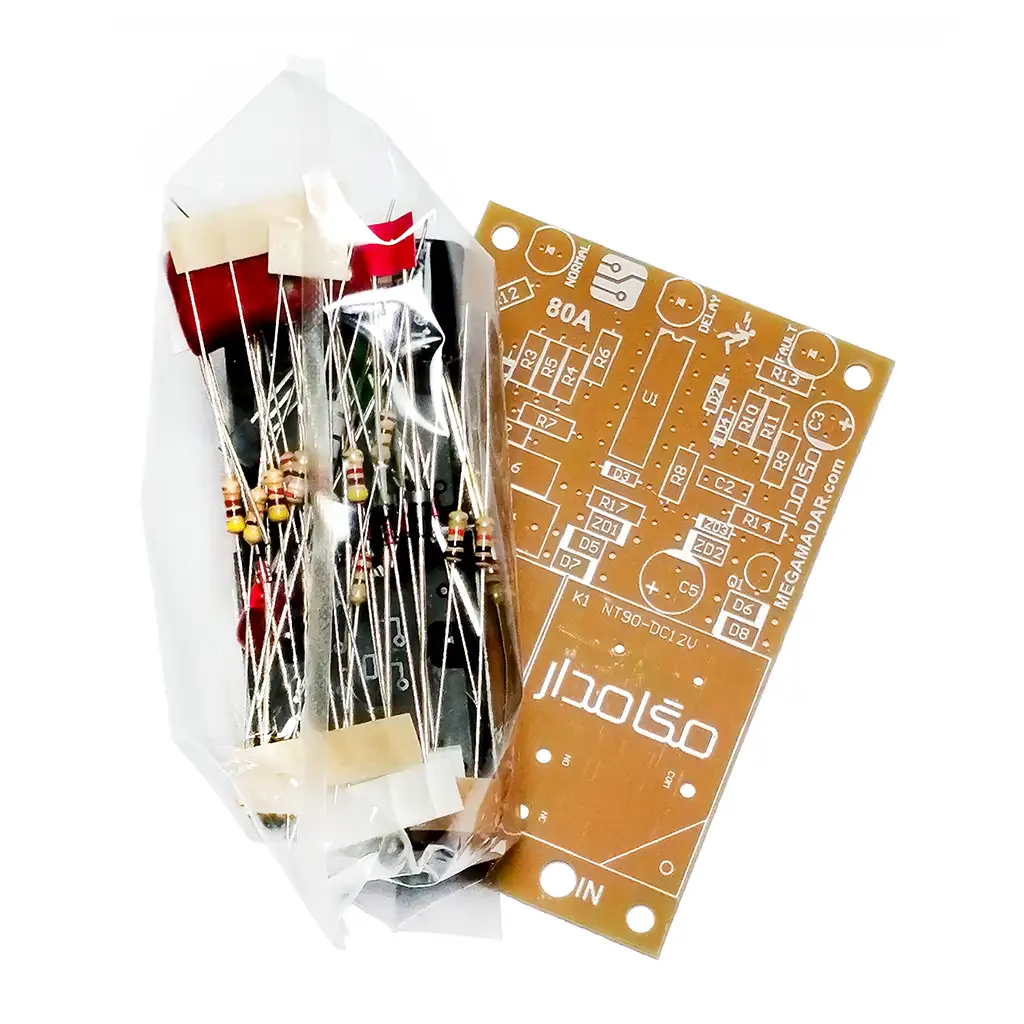

محتویات بسته

• • برد PCB آماده مونتاژ
  • قطعات با کیفیت
  • فایل PDF آموزشی و راهنمای مونتاژ و لیست قطعات به صورت دانلودی

ویژگیها

• • قیمت مناسب و مقرون‌به‌صرفه
  • مناسب تعمیرکاران برای جایگزینی برد محافظ‌های آسیب‌دیده
  • پشتیبانی در رفع ایرادات عملکرد مدار

⚠️ فایل‌های طراحی (شماتیک، PCB و سورس) در این نسخه ارائه نمی‌شوند.

3. نسخه فایل سورس کامل مدار محافظ برق 80 آمپر مرکزی ساختمان

اگر تولیدکننده، شرکت یا طراح حرفه‌ای هستید و می‌خواهید نسخه‌ی صنعتی این مدار را تولید کنید، این پکیج دقیقاً برای شماست.

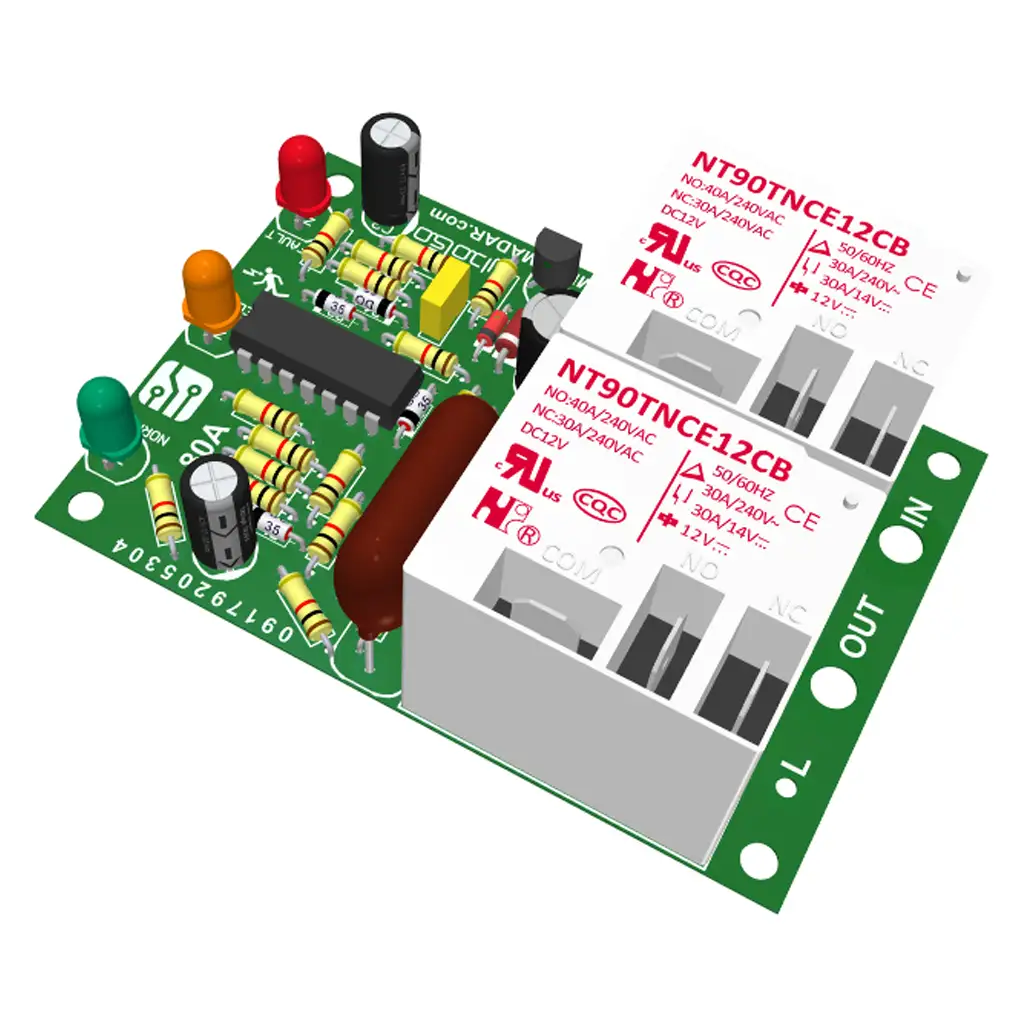

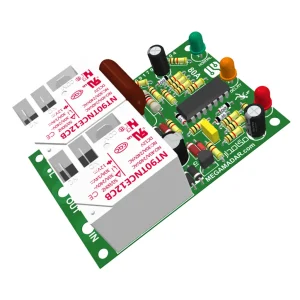

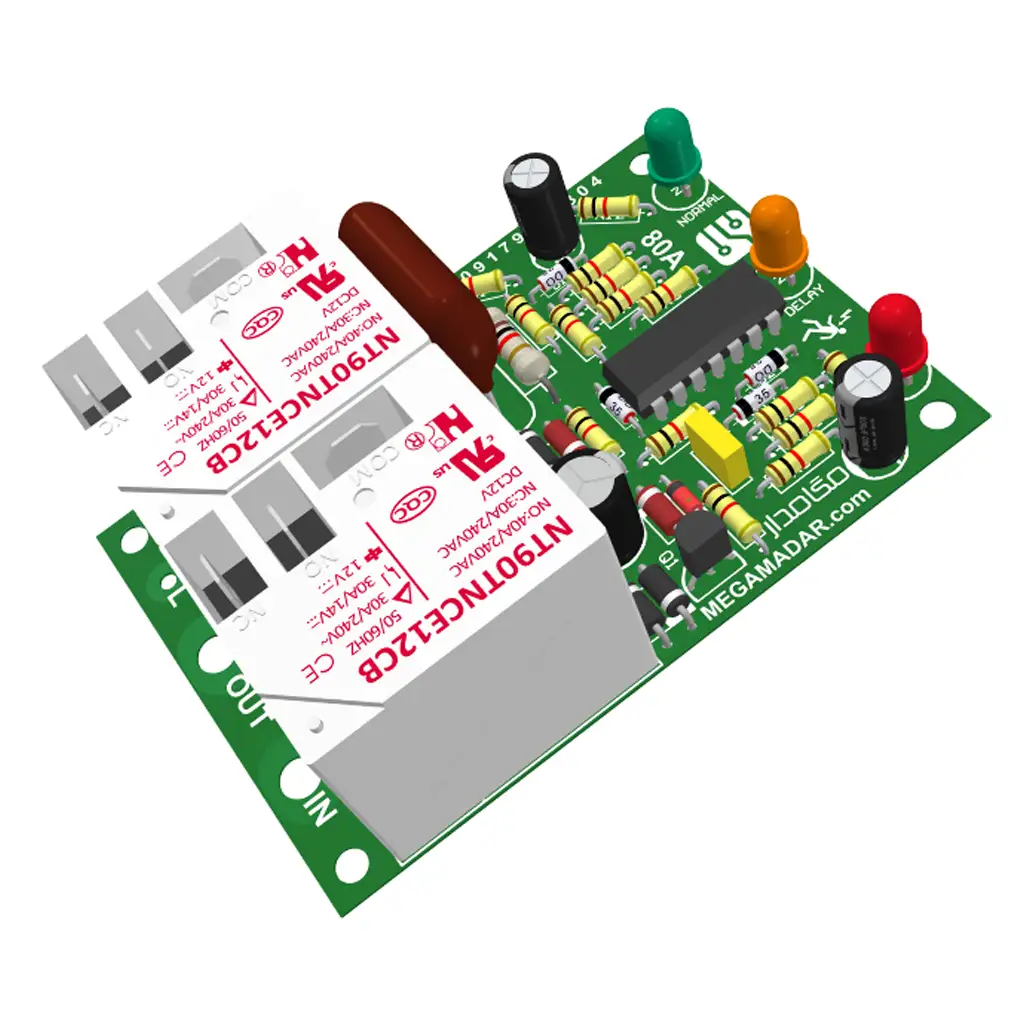

تمام فایل‌های طراحی مدار شامل شماتیک، PCB، BOM، و کتابخانه‌ها در نرم‌افزار Altium Designer قابل ویرایش هستند.

محتویات پکیج

• • فایل‌های کامل طراحی (Schematic, PCB, BOM, Drill Guide, Gerber)
  • کتابخانه قطعات
  • فایل‌های آماده سفارش ساخت PCB
  • تشریح کامل قطعات و کارکرد مدار و نکات تخصصی راه‌اندازی

ویژگیها

• • صرفه‌جویی در هزینه و زمان طراحی: مسیر طراحی و توسعه شما با در اختیار داشتن فایل سورس کامل این مدار به‌طور چشمگیری کوتاه‌تر می‌شود؛ و می‌توانید به‌جای صرف هفته‌ها برای طراحی مجدد، مستقیماً سراغ تولید بروید!
  • مستندات کامل برای تولید و فروش تجاری محصول نهایی
  • طراحی تست‌شده و قابل اطمینان
  • قابلیت شخصی‌سازی کامل (افزودن لوگو، تغییر متن روی برد و غیره)
  • پشتیبانی: شامل مشاوره تخصصی برای راه‌اندازی، تولید و عیب‌یابی مدار

⚠️ بازنشر، فروش یا اشتراک فایل‌ها به هر شکل (رایگان یا پولی) مجاز نیست. خریدار تنها مجاز به استفاده از فایل‌ها برای تولید محصولات فیزیکی است.

جدول راهنمای نسخه‌ها

سؤالات متداول:

1. آیا این کیت برای پروژه‌های آموزشی و دانشگاهی مناسب است؟

بله، این کیت به دلیل راهنمای جامع و قابلیت تنظیم دقیق پارامترهای ولتاژ و زمان تأخیر، یک انتخاب عالی و عملی برای دانشجویان و هنرجویان رشته‌های برق و الکترونیک محسوب می‌شود.

2. آیا مونتاژ کیت نیازمند لحیم‌کاری است؟

بله، تمامی قطعات موجود در کیت به‌صورت DIP (پایه دار) هستند و برای نصب روی برد مدار چاپی، نیاز به لحیم‌کاری دستی دارند.

3. آیا پشتیبانی پس از تغییر مدار یا قطعات نیز ارائه می‌شود؟

خیر، خدمات پشتیبانی ما منحصراً شامل مدار در حالت استاندارد اولیه و قطعات اصلی ارائه شده است. در صورت هرگونه تغییر یا جایگزینی قطعات توسط کاربر، پشتیبانی فنی غیرفعال خواهد شد.

4. آیا مجوز فروش محصول نهایی مونتاژ شده وجود دارد؟

برای تولید و فروش انبوه (تجاری) باید فایل سورس مدار محافظ برق 80 آمپر مرکزی ساختمان را تهیه کنید. اما برای خرده‌فروشی، شما مجاز هستید کیت‌ها را به تعداد دلخواه خریداری، مونتاژ و به فروش برسانید.

5. آیا این مدار واقعاً 80 آمپر را تحمل می‌کند؟

به صورت لحظه‌ای بله، اما در حالت دائم‌کار تحمل عبور جریان 50 تا 60 آمپر را دارد.

6. آیا دانش فنی خاصی برای ساخت نیاز است؟

برای ساخت کیت، دانش معمول مونتاژ بردهای الکترونیکی کافی است.

7. آیا می‌توانم تغییراتی در مدار ایجاد کنم؟

بله، با در اختیار داشتن سورس کامل، شما مالک طرح هستید و می‌توانید آن را برای نیازهای خاص خود سفارشی‌سازی کنید.

8. نحوه نصب چگونه است؟

مدار در داخل یک محفظه مناسب در تابلو برق اصلی، پس از کنتور و قبل از کلید اصلی نصب می‌شود.

جمع‌بندی

مدار محافظ برق 80 آمپر مرکزی ساختمان، ترکیبی از توان بالا، عملکرد دقیق و ایمنی مطمئن است که برای حفاظت کامل برق ساختمان در برابر نوسانات طراحی شده است.
چه به‌منظور آموزش و یادگیری و چه برای استفاده در پروژه‌های صنعتی، این مدار نیاز شما را به‌خوبی برآورده می‌کند.

اگر به دنبال محافظی قوی، امتحان‌شده و مطمئن هستید که بتوانید با اطمینان در ورودی برق یا تابلو اصلی ساختمان نصب کنید، این محصول گزینه‌ای ایده‌آل برای شماست.

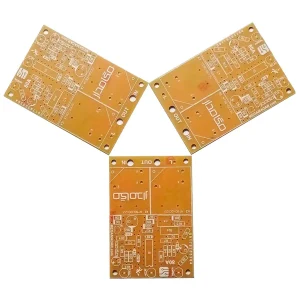

برد خام این محصول را نیز می‌توانید در کنار محصولات ارائه شده به تعداد مورد نیاز خود سفارش دهید.
