پس از بازخورد بسیار خوب از مدارهای محافظ برق ارائه شده در فروشگاه مگامدار، درخواستهای زیادی برای ارائه آموزش ساخت مدار محافظ برق 15 آمپر با قابلیت تنظیم حد بالا و پایین و زمان تأخیر داشتیم. بنابراین تصمیم گرفتیم مدار محافظ برق 15 آمپر قابل تنظیم را با طراحی کاملا جدید و متفاوت و بهینه سازی شده به مجموعه محصولاتمان اضافه کنیم.
از جمله موارد مهم در مدار محافظ طراحی جدید میتوان به موارد زیر اشاره نمود:
- طراحی بهینه برد مدار چاپی در ابعادی کوچک با توجه به امکانات اضافه شده
- قابلیت تنظیم زمان تأخیر در وصل از حدود 10 ثانیه تا 5 دقیقه
- قابلیت تنظیم حد مجاز ولتاژ بالای برق شهر از 225 ولت تا 250 ولت
- قابلیت تنظیم حد مجاز ولتاژ پایین برق شهر از 170 ولت تا 210 ولت
- قابلیت تحمل ولتاژ ورودی مداوم دو فاز بدون آسیب به مدار
- عملکرد سریع و دقیق و بدون خطا
ویژگیهای برتر مدار محافظ برق 15 آمپر قابل تنظیم
- این مدار به گونهای طراحی شده که بتواند با پاسخ سریع در نوسانات نامتعارف برق شهر، جریان خروجی متصل به مصرف کننده را قطع نماید.
- این مدار به پتانسیومترهای تنظیم زمان تأخیر در وصل، تنظیم حد بالا و تنظیم حد پایین تشخیص خطا مجهز شده؛ و این امکانات دست کاربر را برای استفاده نامحدود در مکانهای مختلف و برای دستگاههای گوناگون باز میگذارد.
- ابعاد کوچک برد (4.5×6.5 سانتیمتر) هم هزینه ساخت را کاهش میدهد و هم قرار دادن آن در جعبههای با حجم کمتر را ممکن میسازد.
- این محافظ در برابر دو فاز شدن محافظت شده و به اصطلاح نمیسوزد؛ و همچنین مسیرهای عبور جریان بالا روی برد قلعاندود و تقویت شدهاند.
- طراحی در ابعاد کوچک ؛ بطوریکه میتوان آن را در بیشتر جعبه های پلاستیکی یا فلزی موجود در بازار جاسازی کرد.
- قابلیت ویرایش؛ شما میتوانید فایل شماتیک و PCB این مدار را در نرم افزار Altum Designer ویرایش کرده و تغییراتی مثل حذف یا تغییر لوگو ، تلفن ، لینک سایت و دیگر نوشتههای روی برد را به دلخواه خود انجام دهید.
- هزینه ساخت بسیار اندک؛ این مدار را میتوانید با کمترین هزینه بسازید و به عنوان محافظ عمومی در مسیر هر وسیله برقی و الکترونیکی استفاده نمایید.
- از این مدار میتوان برای وسایل الکتریکی و الکترونیکی مثل یخچال، تلویزیون، لوازم صوتی و تصویری، کامپیوتر، مایکروفر و… استفاده کرد.
پس از خرید محصول، میتوانید فایلهای زیر را بلافاصله دانلود کنید:
- راهنمای راهاندازی و تشریح کارکرد مدار

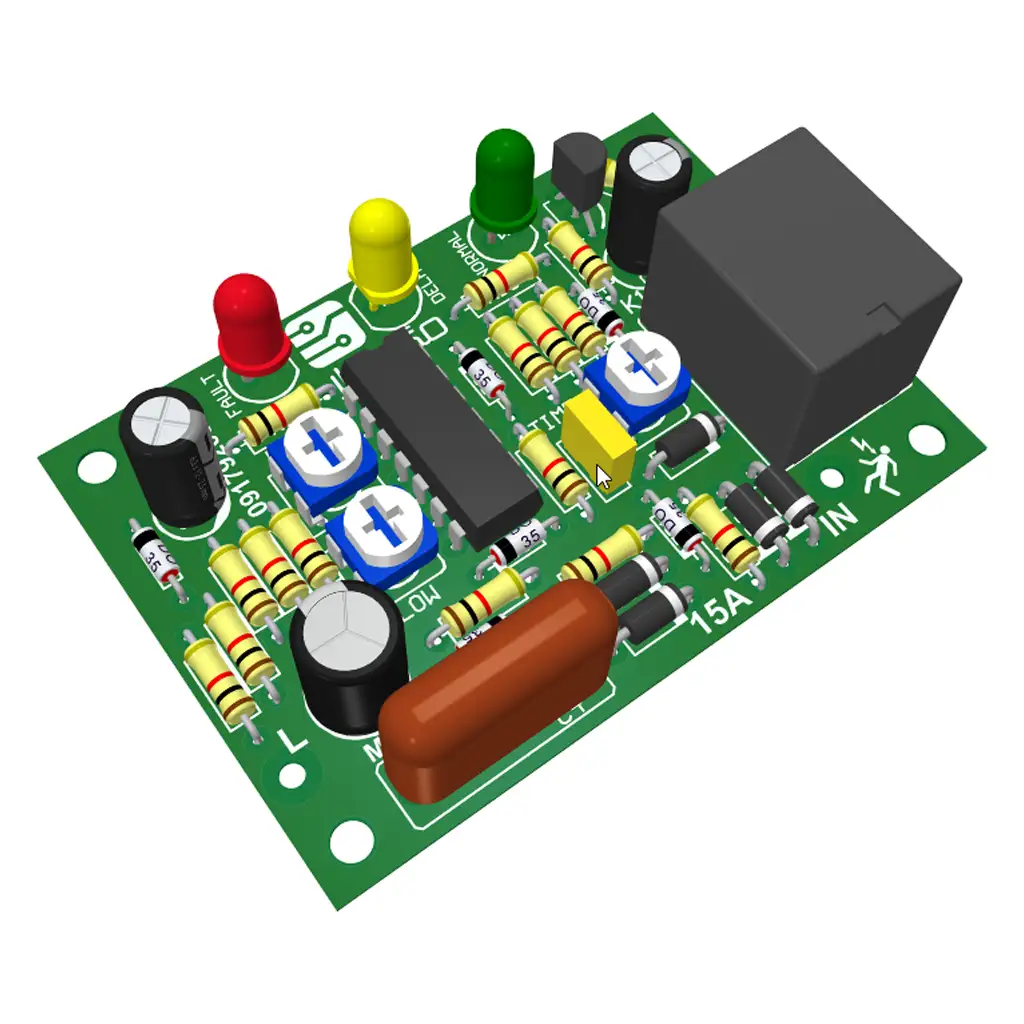

- فایل سورس شماتیک و PCB آلتیوم
- فایل PDF شماتیک و PCB
- لیست و راهنمای نصب قطعات به صورت PDF
آموزش ساخت مدار محافظ برق شهر 15 آمپر قابل تنظیم برای اولین بار در فروشگاه مگامدار با هزینه ای ناچیز در اختیار شما قرار گرفته است و امیدواریم راهگشای شما برای مقاصد شخصی و تجاری باشد.
