مدار محافظ برق کولر گازی و اسپلیت و انواع وسایل برقی پرمصرف تا 40 آمپر + سورس کامل مدار

توضیحات

*

اگر به اطراف خود نگاه کنید دستگاههای برقی پرمصرف بسیاری از جمله: کولر گازی، اسپیلت، یخچالهای صنعتی، چیلر، ماشین لباسشویی، و غیره را می‌بینید که کمابیش در معرض خطرات ناشی از نوسانات برق شهر قرار دارند؛ و بالطبع استفاده از یک مدار محافظ برق با تحمل جریان تا 40 آمپر برای سلامت این دستگاه‌ها ضروری به نظر می‌رسد. به این منظور، ما مدار محافظ برق 40 آمپر مناسب دستگاههای توان بالا مثل کولر گازی و اسپلیت و انواع ایرکاندیشن خانگی و صنعتی را برای شما آماده کرده‌ایم.

شما ب تهیه این محصول می‌توانید یک محافظ برق هوشمند و کاربردی بسازید که به‌راحتی پاسخگوی تمام نیازهای شما در زمینه محافظت از وسایل الکتریکی و الکترونیکی تا 40 آمپر باشد. البته ذکر این نکته ضروری است که جریان 40 امپر به صورت لحظه‌ای لحاظ شده و برای استفاده دائم کار، این محافظ تا حدود 30 آمپر جوابگو خواهد بود.

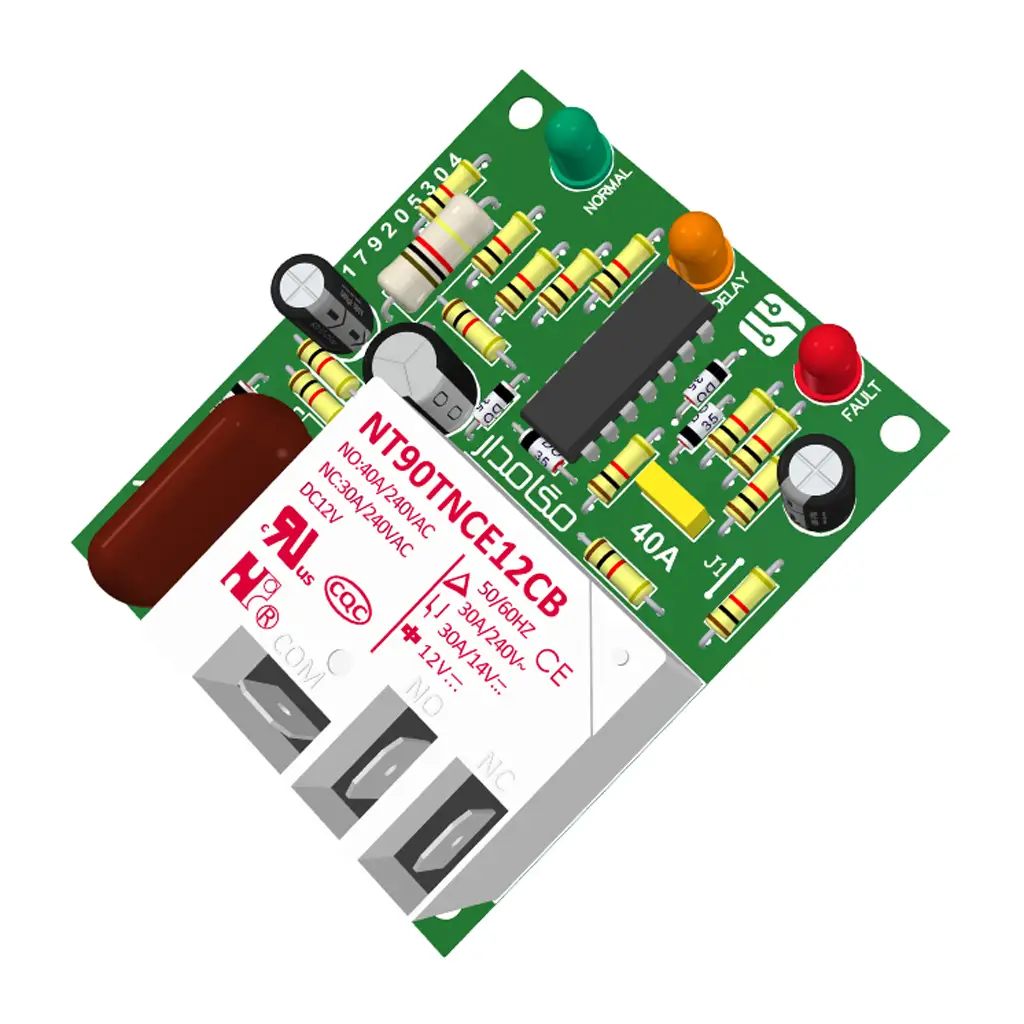

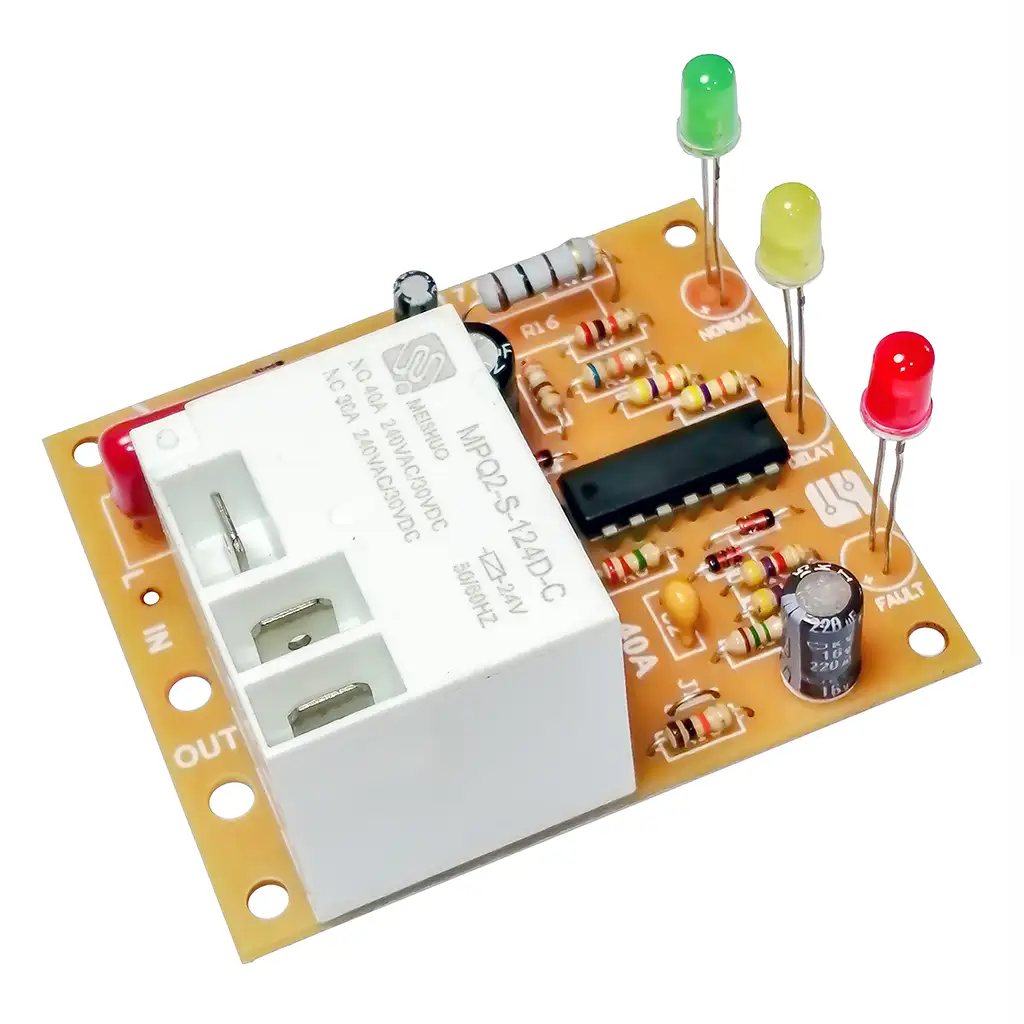

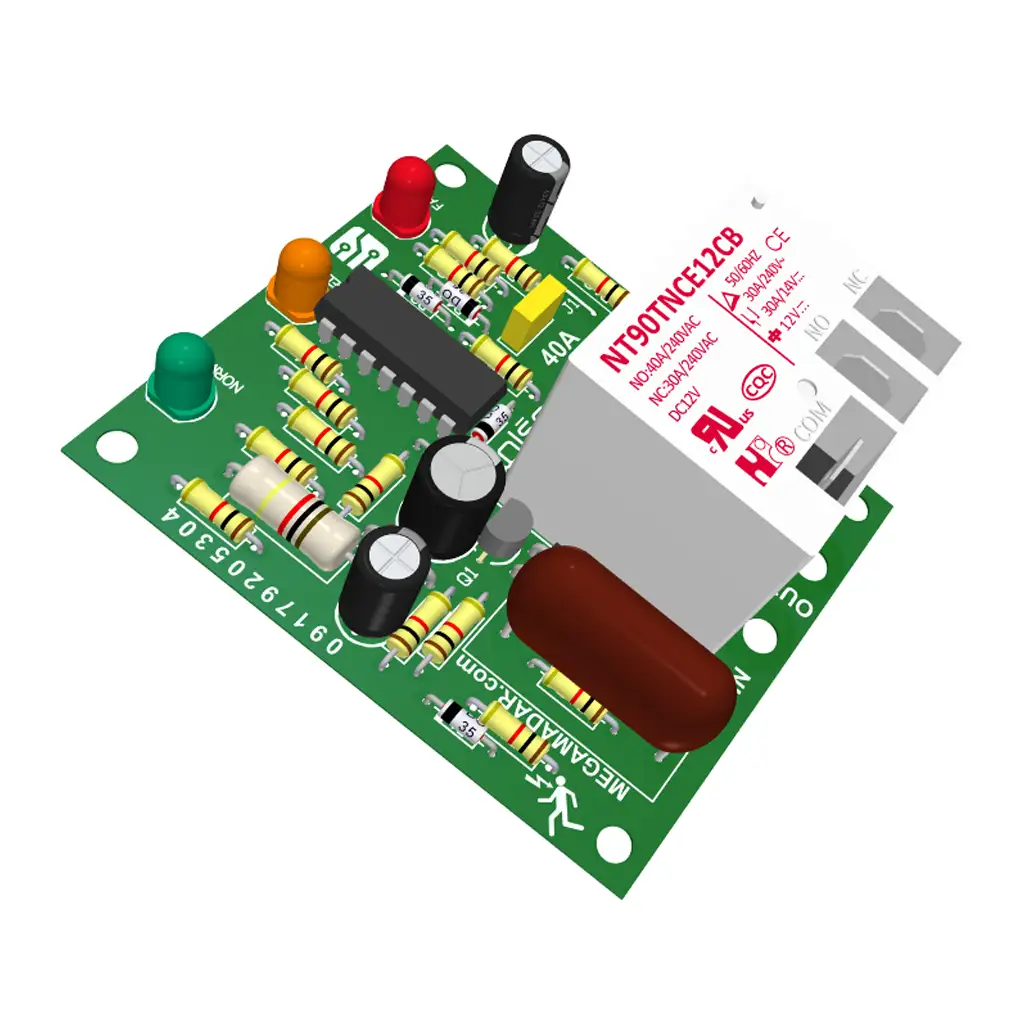

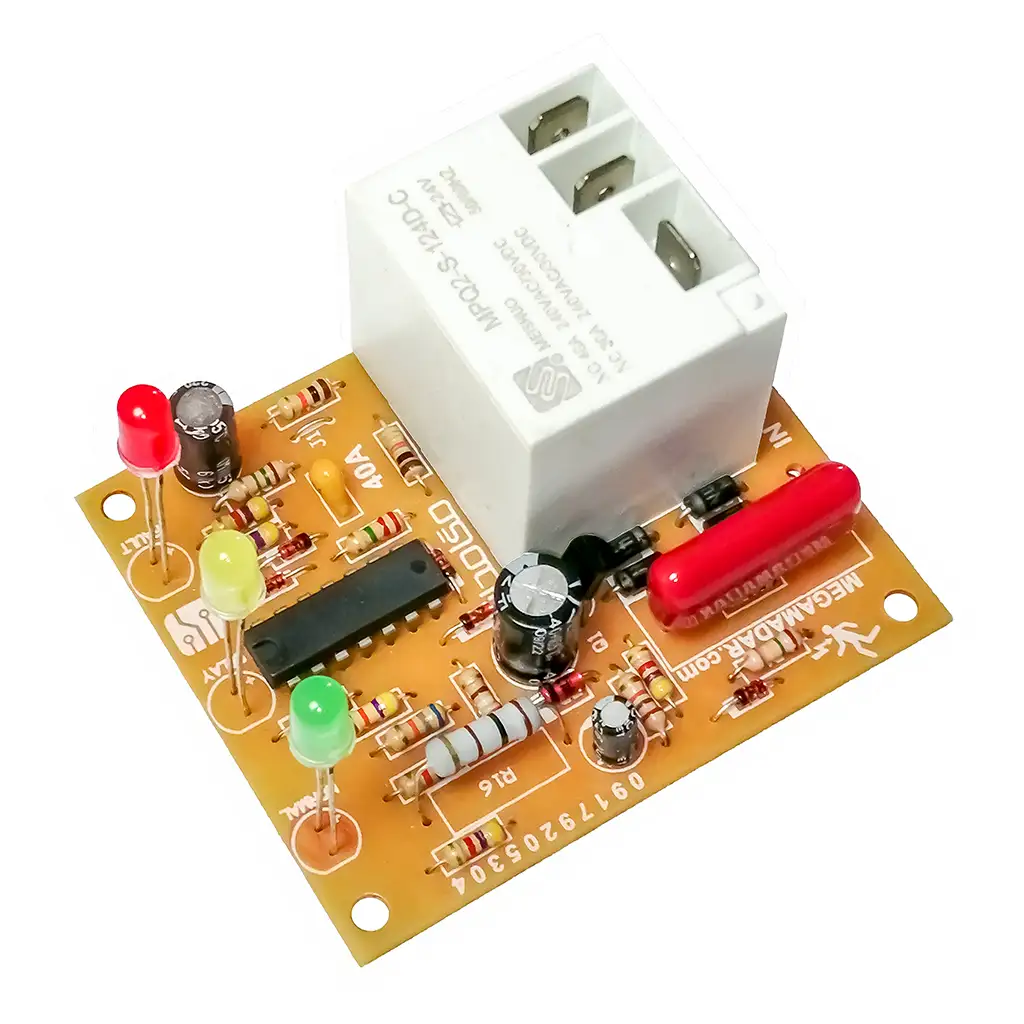

معرفی مدار محافظ برق کولر گازی و اسپلیت 40 آمپر :

این مدار به‌گونه‌ای طراحی شده تا از آسیب دیدن وسایل حساس جلوگیری کرده و عمر آن‌ها را افزایش دهد.

با استفاده از این مدار، به‌راحتی می‌توانید از تمامی دستگاه‌های برقی خانگی یا اداری در برابر ولتاژهای غیر استاندارد و خطرات ناشی از آن محافظت کنید.

این محافظ برق مناسب وسایلی مانند انواع ایرکاندیشن یا همان دستگاه تهویه مطبوع مثل کولر گازی و اسپلیت، یخچال های خانگی و صنعتی، ماشین لباسشویی و ظرفشویی خانگی و صنعتی، پکیج های خانگی و صنعتی و هر وسیله‌ی برقی دیگری است که جریان مصرفی آن از 40 آمپر تجاوز نکند می‌باشد.

طرز کار مدار محافظ برق 40 آمپر کولر گازی:

• • این مدار با پاسخ سریع طراحی شده است تا در صورت بروز اختلال، جریان خروجی متصل به مصرف‌کننده را قطع نماید.
  • به‌محض اینکه ولتاژ ورودی از محدوده تنظیم‌شده خارج شود، خروجی دستگاه بلافاصله قطع خواهد شد.
  • پس از بازگشت ولتاژ به محدوده مجاز، جریان خروجی با تاخیر زمانی مشخص‌شده (۵ دقیقه) دوباره وصل می‌شود.

مشخصات فنی مهم:

• • تحمل ولتاژ ورودی مداوم تا 300 ولت بدون آسیب به مدار
  • محدوده مجاز ولتاژ خروجی در حدود 170 تا 250 ولت

ویژگی‌های برتر مدار محافظ برق اسپیلت و کولر گازی:

• • زمان تأخیر در وصل حدود 5 دقیقه:
    زمان تاخیر 5 دقیقه زمان کافی را برای تثبیت برق پس از وصل شدن فراهم می‌کند.

  • طراحی فشرده و جمع‌وجور (5.5×6.5 سانتی‌متر):
    ابعاد مدار به‌گونه‌ای بهینه‌سازی شده که بتوان آن را به‌راحتی در اکثر جعبه‌های پلاستیکی یا فلزی موجود در بازار جای داد.

  • عملکرد سریع و دقیق و بدون خطا و محافظت در برابر دو فاز شدن:
    دو فاز شدن برق وضعیتی است که در آن به دلایلی مانند اتصال کوتاه، قطع سیم نول، نقص در سیم‌کشی یا تجهیزات معیوب، جریان برق به جای یک سیم (فاز) در دو سیم (فاز و نول) جاری می‌شود. این وضعیت بسیار خطرناک بوده و می‌تواند باعث گرم شدن بیش از حد سیم‌ها، سوختن تجهیزات، ایجاد جرقه، آتش‌سوزی و حتی برق‌گرفتگی شود.

  • قابلیت ویرایش کامل فایل‌ها:
    فایل‌های شماتیک و PCB در نرم‌افزار Altium Designer قابل ویرایش هستند. شما می‌توانید به دلخواه خود، مواردی مانند لوگو، شماره تماس، آدرس وب‌سایت یا سایر نوشته‌های روی برد را حذف یا تغییر دهید.

  • هزینه ساخت بسیار پایین:
    با انتخاب قطعات به‌صرفه و طراحی اقتصادی، هزینه نهایی ساخت مدار بسیار پایین بوده و برای تولید تکی یا انبوه کاملاً مقرون‌به‌صرفه است؛ هرچند توصیه می‌شود همواره از قطعات مرغوب و اصلی استفاده کنید.

• • مدیریت هزینه ساخت برد:

    • انتخاب جنس فیبر مدار چاپی: فیبر استخوانی یا فیبر فایبرگلاس
    • ساخت برد منبع تغذیه به روش دلخواه (روش دستی یا صنعتی)
    • تأمین قطعات از فروشگاه‌های معتبر با آزادی در انتخاب کیفیت و قیمت
    • و…

نکته ایمنی:
این آموزش مخصوص افراد با آشنایی ابتدایی با الکترونیک است. در صورت نداشتن آشنایی، از یک متخصص کمک بگیرید.

مقایسه نسخه‌های محصول:

1. نسخه PDF آموزشی

مناسب برای: دانش‌آموزان، دانشجویان، علاقه‌مندان الکترونیک

محتوا شامل:

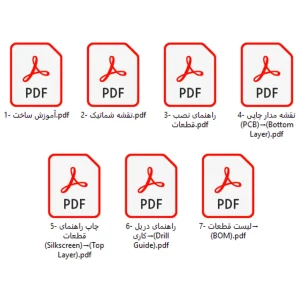

• • فایل‌های PDF شماتیک و PCB جهت چاپ و ساخت نمونه
  • لیست قطعات
  • راهنمای مونتاژ و تنظیمات مدار

ویژگی‌ها:

• • فایل‌ها بدون لوگو و اطلاعات انحصاری تولیدی
  • قابل استفاده برای تمرین و ساخت نمونه‌های آزمایشی
  • شامل پشتیبانی در رفع مشکلات عملکرد مدار

⚠️ فایل‌ها فقط جهت استفاده شخصی و آموزشی ارائه می‌شوند. بازنشر، فروش مجدد یا اشتراک فایل‌ها مجاز نیست.

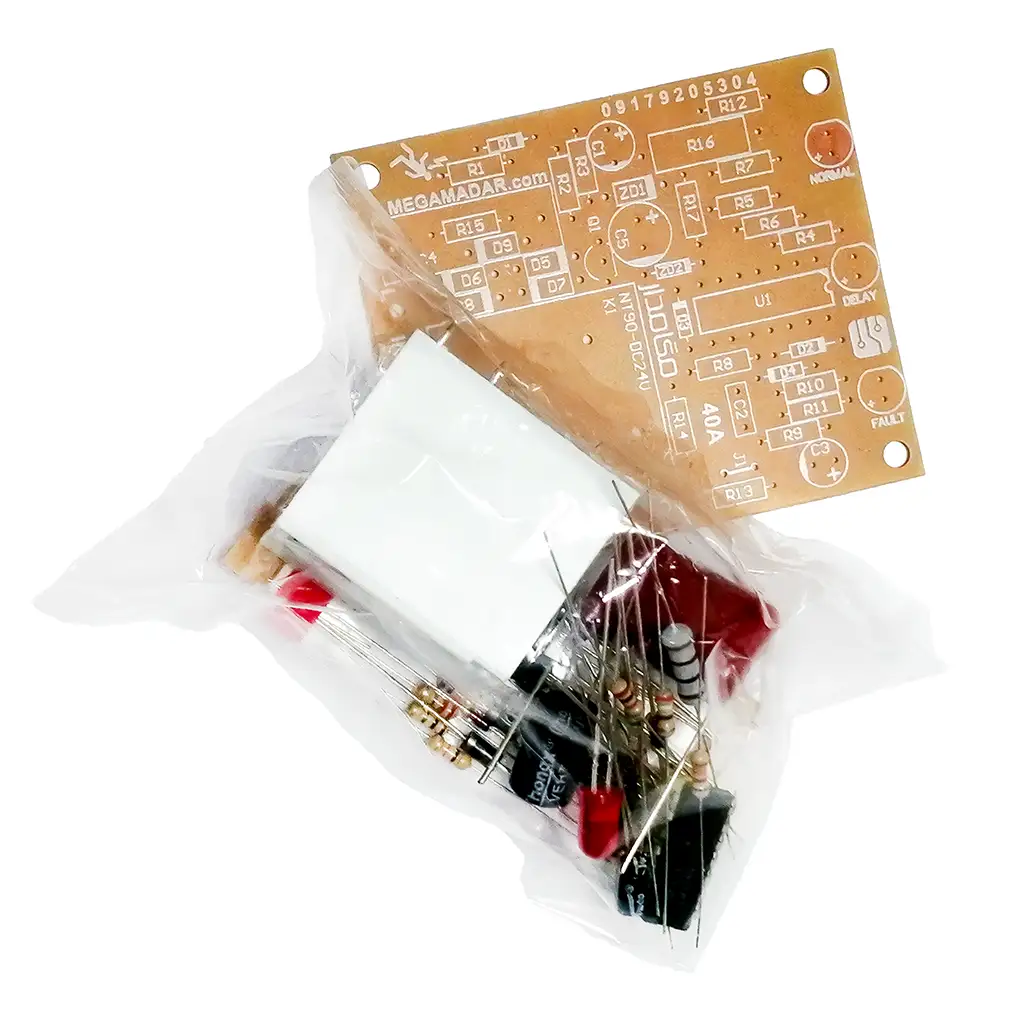

2. نسخه کیت کامل پروژه محافظ برق کولر گازی

مناسب برای: علاقه‌مندان به ساخت بردهای الکترونیکی، تعمیرکاران و …

کیت مدار محافظ برق 40 آمپر کولر گازی یک انتخاب عالی برای تعمیرکاران، دانش‌آموزان و دانشجویان، و تمام علاقه‌مندان به پروژه‌های الکترونیک است. شما می‌توانید بدون صرف زمان برای طراحی و آزمون‌های مکرر، این کیت را سرهم کرده و ایمنی تجهیزات برقی‌تان را تضمین کنید.

همچنین می‌توانید کیت این محصول را به تعداد دلخواه بخرید=> مونتاژ کنید=> بفروشید و کسب درآمد کنید.

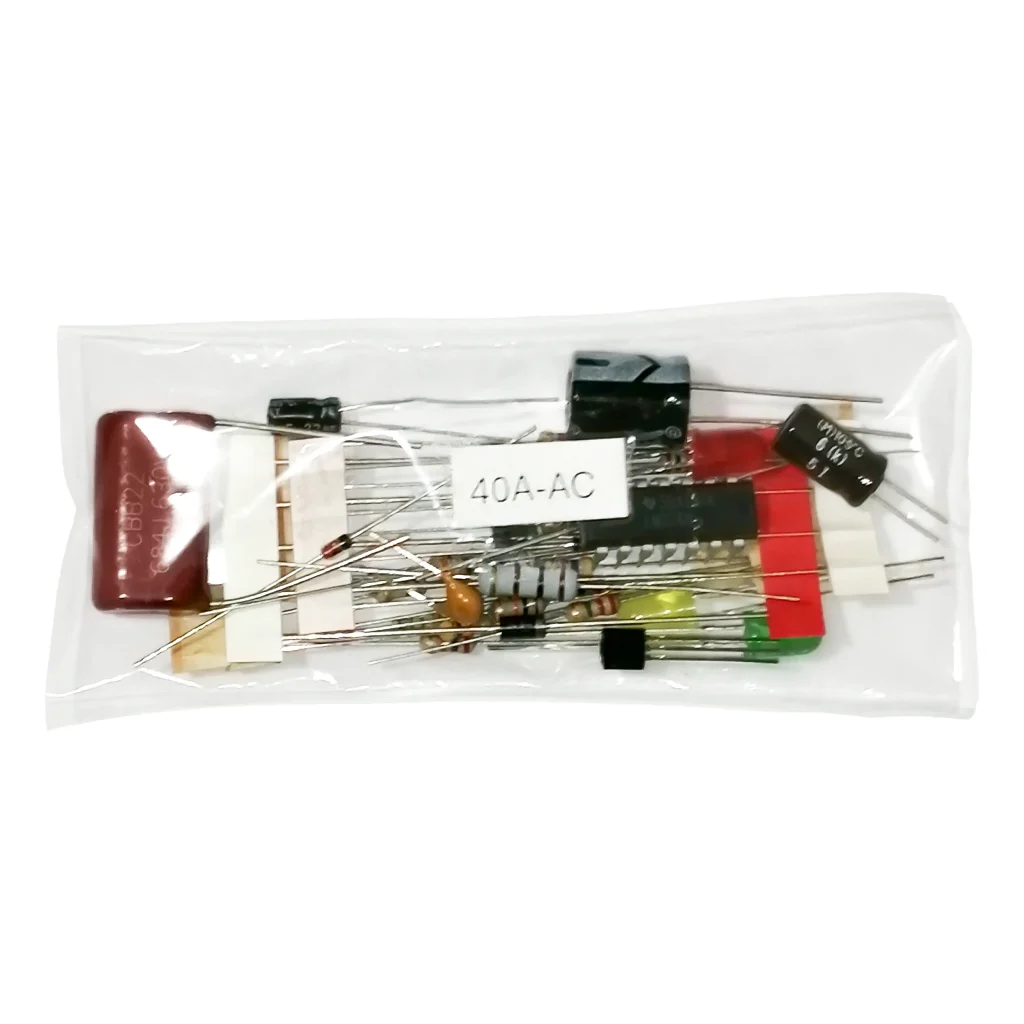

محتوا شامل:

• • برد خام آماده مونتاژ
  • بسته کامل قطعات الکترونیکی
  • فایل PDF لیست قطعات و راهنمای مونتاژ و تنظیمات به صورت دانلودی

ویژگی‌ها:

• • برد و قطعات باکیفیت
  • بهترین گزینه برای یادگیری عملی و ساخت یک پروژه آماده
  • پشتیبانی در رفع ایرادات عملکرد مدار

⚠️ فایل‌های طراحی (شماتیک، PCB و سورس) در این نسخه ارائه نمی‌شوند.

3. نسخه فایل سورس مدار محافظ کولر گازی و اسپلیت 40 آمپر

این محصول یک پکیج کامل آماده تولید و بدون دردسر برای صرفه‌جویی میلیونی شما در هزینه و زمان طراحی است!

فایل سورس مدار محافظ برق 40 آمپر کولر گازی و اسپلیت کاملاً قابل ویرایش و شخصی سازی است؛ و برای تولیدکنندگان، کسب‌وکارها، دانشجویان و دانش‌آموزان و همه افرادی که به سورس پروژه کامل (Altium) نیاز دارند مناسب و کاربردی می‌باشد.

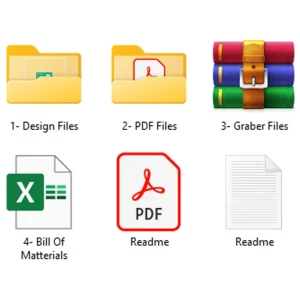

محتوا شامل:

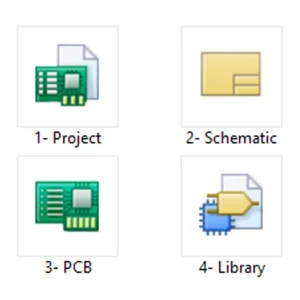

• • فایل‌های سورس Altium (فایل شماتیک، Drill Guide ،BOM ،PCB) با قابلیت ویرایش کامل.
  • کتابخانه قطعات مورد نیاز پروژه.
  • فایلهای Graber برای سفارش مستقیم و بی دردسر به شرکتهای ساخت PCB
  • راهنمای فنی و تشریح عملکرد قطعات و بخشهای مدار

ویژگی‌ها:

• • امکان ویرایش، تغییر طراحی و شخصی‌سازی کامل
  • مناسب برای تولید و عرضه تجاری مدار با برند شخصی
  • بدون محدودیت در تعداد تولید و فروش فیزیکی
  • پشتیبانی تخصصی برای کمک به راه‌اندازی و تولید. (ما تا آخر راه با شما هستیم!)

⚠️ بازنشر، فروش یا اشتراک فایل‌های مدار محافظ برق کولر گازی به هر شکل (رایگان یا پولی) مجاز نیست؛ و خریدار تنها مجاز به استفاده از فایل‌ها برای تولید و فروش محصولات فیزیکی می‌باشد.

جدول راهنمای نسخه‌ها

سوالات پر تکرار (FAQ):

1. آیا مدار محافظ برق کولر گازی و اسپلیت 40 آمپر برای پروژه‌های آموزشی و دانشگاهی مناسب است؟

بله، این کیت به دلیل راهنمای جامع و قابلیت تنظیم دقیق پارامترهای ولتاژ و زمان تأخیر، یک انتخاب عالی و عملی برای دانشجویان و هنرجویان رشته‌های برق و الکترونیک محسوب می‌شود.

2. آیا مونتاژ کیت نیازمند لحیم‌کاری است؟

بله، تمامی قطعات موجود در کیت به‌صورت DIP (پایه دار) هستند و برای نصب روی برد مدار چاپی، نیاز به لحیم‌کاری دستی دارند.

3. آیا پشتیبانی برای رفع اشکال وجود دارد؟

سطح پشتیبانی با توجه به نوع محصول خریداری شده متفاوت است و ما با در نظر گرفتن خرید شما در تمام مراحل ساخت و استفاده آماده پاسخگویی و کمک به شما هستیم.

3. آیا پشتیبانی پس از تغییر یا خرابی قطعات نیز ارائه می‌شود؟

خیر، خدمات پشتیبانی ما منحصراً شامل مدار در حالت استاندارد اولیه و قطعات اصلی ارائه شده است. در صورت هرگونه تغییر یا جایگزینی قطعات توسط کاربر، پشتیبانی فنی غیرفعال خواهد شد.

4. آیا مجوز فروش محصول نهایی مونتاژ شده وجود دارد؟

برای تولید و فروش انبوه باید فایل سورس مدار را تهیه کنید. اما برای خرده‌فروشی، شما مجاز هستید کیت‌ها را به تعداد دلخواه خریداری، مونتاژ و به فروش برسانید.

5. آیا می‌توانم فایل‌های سورس مدار محافظ برق کولر گازی و اسپلیت 40 آمپر را ویرایش و شخصی‌سازی کنم؟

بله، فایل‌های شماتیک و PCB در نرم‌افزار Altium Designer قابل ویرایش هستند و شما می‌توانید تغییرات دلخواه را اعمال کنید.

6. آیا این محافظ برق برای همه وسایل برقی مناسب است؟

این محافظ برای اکثر وسایل خانگی و اداری که جریان مصرفی آن‌ها کمتر از 40 آمپر است مناسب بوده و از دستگاه‌ها در برابر نوسانات برق محافظت می‌کند.

جمع‌بندی:

مدار محافظ برق 40 آمپر کولر گازی و اسپلیت ، ترکیبی از کارایی، دقت و صرفه‌جویی اقتصادی است.

اگر قصد دارید در کنار یادگیری و تجربه عملی، یک مدار مطمئن برای محافظت از تجهیزات خود بسازید، این محصول بهترین گزینه برای شماست.

شما با تهیه‌ی این محصول، هم صاحب یک طراحی تست‌شده و مطمئن خواهید شد و هم تجربه‌ای ارزشمند در ساخت مدارهای حرفه‌ای به‌دست می‌آورید.

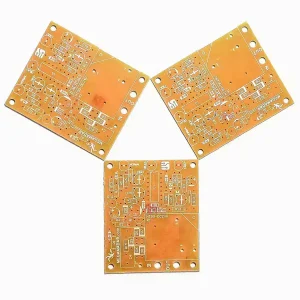

برد خام این محصول را نیز می‌توانید در کنار محصولات ارائه شده به تعداد مورد نیاز خود سفارش دهید.
