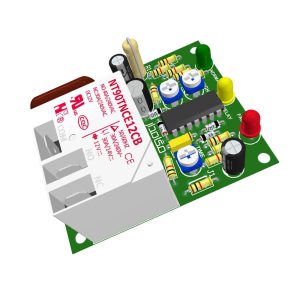

مدار محافظ برق 40 آمپر قابل تنظیم برای وسایل پرمصرف و صنعتی + سورس کامل مدار

توضیحات

*

مدار محافظ برق 40 آمپر با یک طراحی دقیق و بهینه، ایمنی وسایل برقی شما را در برابر نوسانات شدید ولتاژ و قطع و وصل‌های ناگهانی برق تضمین می‌کند.

این مدار با بهره‌گیری از یک ساختار استاندارد، به سرعت و دقت به تغییرات ولتاژ واکنش نشان داده و از هرگونه آسیب به دستگاه‌های متصل جلوگیری می‌نماید.

از این محصول می‌توانید به عنوان برد محافظ کولر گازی، محافظ پمپ آب، محافظ تجهیزات صنعتی، محافظ آسانسور، محافظ لوازم خانگی پر مصرف مثل کول و لباسشویی و بسیاری موارد دیگر استفاده کنید.

طراحی این محافظ برق شامل ویژگی‌های کلیدی زیر است:

• • ابعاد کوچک و بهینه PCB (برد مدار چاپی) متناسب با امکانات پیشرفته‌ای که ارائه می‌دهد.
  • قابلیت تنظیم زمان تأخیر وصل مجدد برق، از تقریباً 10 ثانیه تا 5 دقیقه.
  • قابلیت تنظیم ولتاژ مجاز بالا (Over-Voltage) در محدوده 225 تا 250 ولت.
  • قابلیت تنظیم ولتاژ مجاز پایین (Under-Voltage) در محدوده 170 تا 210 ولت.
  • توانایی تحمل ولتاژ ورودی دو فاز به صورت مداوم بدون وارد شدن آسیب به خود مدار محافظ.
  • عملکرد بسیار سریع، دقیق و کاملاً قابل اطمینان (بدون خطا).

مهم‌ترین مزایای مدار محافظ برق 40 آمپر قابل تنظیم

• • انعطاف‌پذیری کامل در تنظیمات: این مدار مجهز به پتانسیومترهایی برای تنظیم زمان تأخیر وصل مجدد و تعیین دقیق محدوده‌های ولتاژ بالا و پایین است. این امکان به کاربر اجازه می‌دهد که محافظ را برای استفاده در محیط‌ها و با دستگاه‌های مختلف به آسانی بهینه‌سازی کند.
  • کاهش هزینه و ابعاد: به دلیل اندازه کوچک برد (فقط 5.5 در 6.5 سانتی‌متر)، هزینه ساخت کلی محافظ به طور قابل توجهی پایین آمده و امکان نصب آن در جعبه‌های با حجم کمتر فراهم شده است.
  • ایمنی و دوام بالا: برای تحمل جریان‌های بالا، مسیرهای عبور جریان روی برد محافظ به‌طور کامل قلع‌اندود و تقویت شده‌اند.
  • مقاومت در برابر خطرات جدی: این محافظ به‌طور ویژه در برابر پدیده دو فاز شدن محافظت شده است و عملاً احتمال سوختن و از کار افتادن آن در این شرایط از بین می‌رود.
  • طراحی ارائه شده کاملاً تست شده است و خطر خطاهای طراحی و آسیب دیدن قطعات را از بین می‌برد. با اطمینان بسازید و استفاده کنید.

مقایسه نسخه‌های محصول:

1. نسخه PDF آموزشی

مناسب برای: دانش‌آموزان، دانشجویان، علاقه‌مندان الکترونیک

محتوا شامل:

• • فایل‌های PDF شماتیک و PCB جهت چاپ و ساخت نمونه
  • لیست قطعات
  • راهنمای مونتاژ و تنظیمات مدار

ویژگی‌ها:

• • فایل‌ها بدون لوگو و اطلاعات انحصاری تولیدی
  • قابل استفاده برای تمرین و ساخت نمونه‌های آزمایشی
  • شامل پشتیبانی در رفع مشکلات عملکرد مدار

⚠️ فایل‌ها فقط جهت استفاده شخصی و آموزشی ارائه می‌شوند. بازنشر، فروش مجدد یا اشتراک فایل‌ها مجاز نیست.

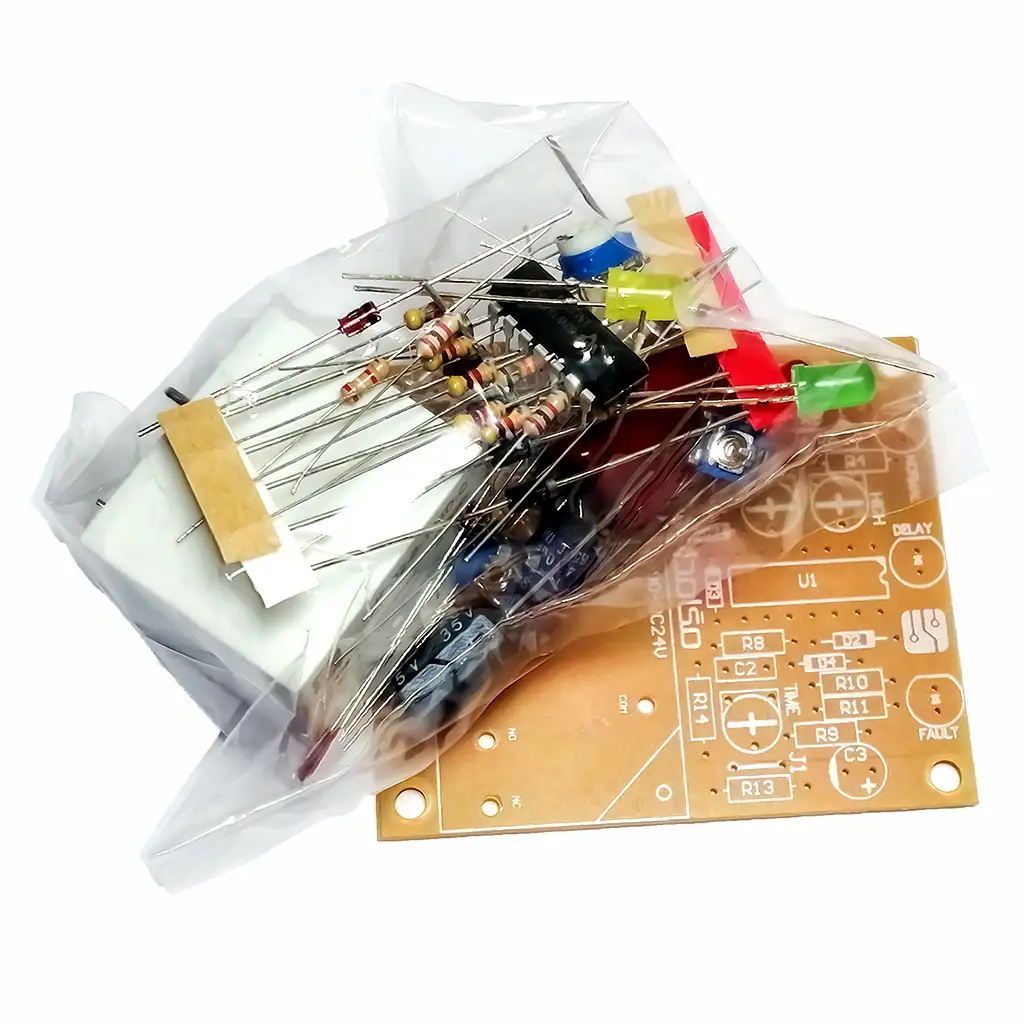

2. نسخه کیت کامل پروژه

مناسب برای: علاقه‌مندان، تعمیرکاران و کارگاه‌های کوچک

کیت مدار محافظ برق 40 آمپر قابل تنظیم یک انتخاب عالی برای تعمیرکاران، دانش‌آموزان و دانشجویان، و تمام علاقه‌مندان به پروژه‌های الکترونیک است. شما می‌توانید بدون صرف زمان برای طراحی و آزمون‌های مکرر، این کیت را سرهم کرده و ایمنی تجهیزات برقی‌تان را تضمین کنید.

همچنین می‌توانید این کیت‌ها را به هر تعداد که می‌خواهید تهیه کرده، مونتاژ کنید و با فروش آن‌ها، یک منبع درآمد برای خود ایجاد کنید.

محتوا شامل:

• • برد خام آماده مونتاژ
  • بسته کامل قطعات الکترونیکی
  • فایل PDF لیست قطعات و راهنمای مونتاژ و تنظیمات به صورت دانلودی

ویژگی‌ها:

• • برد و قطعات باکیفیت
  • بهترین گزینه برای یادگیری عملی و ساخت یک پروژه آماده
  • پشتیبانی در رفع ایرادات عملکرد مدار

⚠️ فایل‌های طراحی (شماتیک، PCB و سورس) در این نسخه ارائه نمی‌شوند.

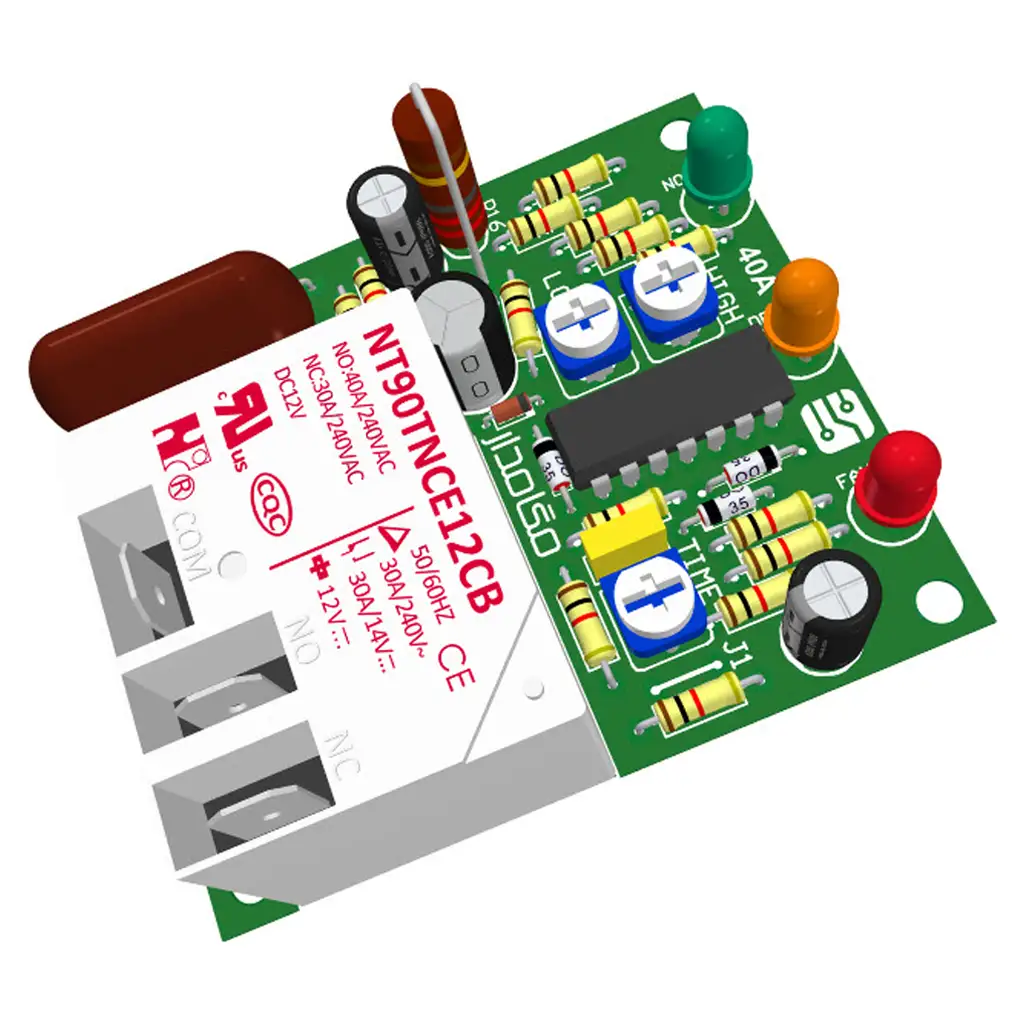

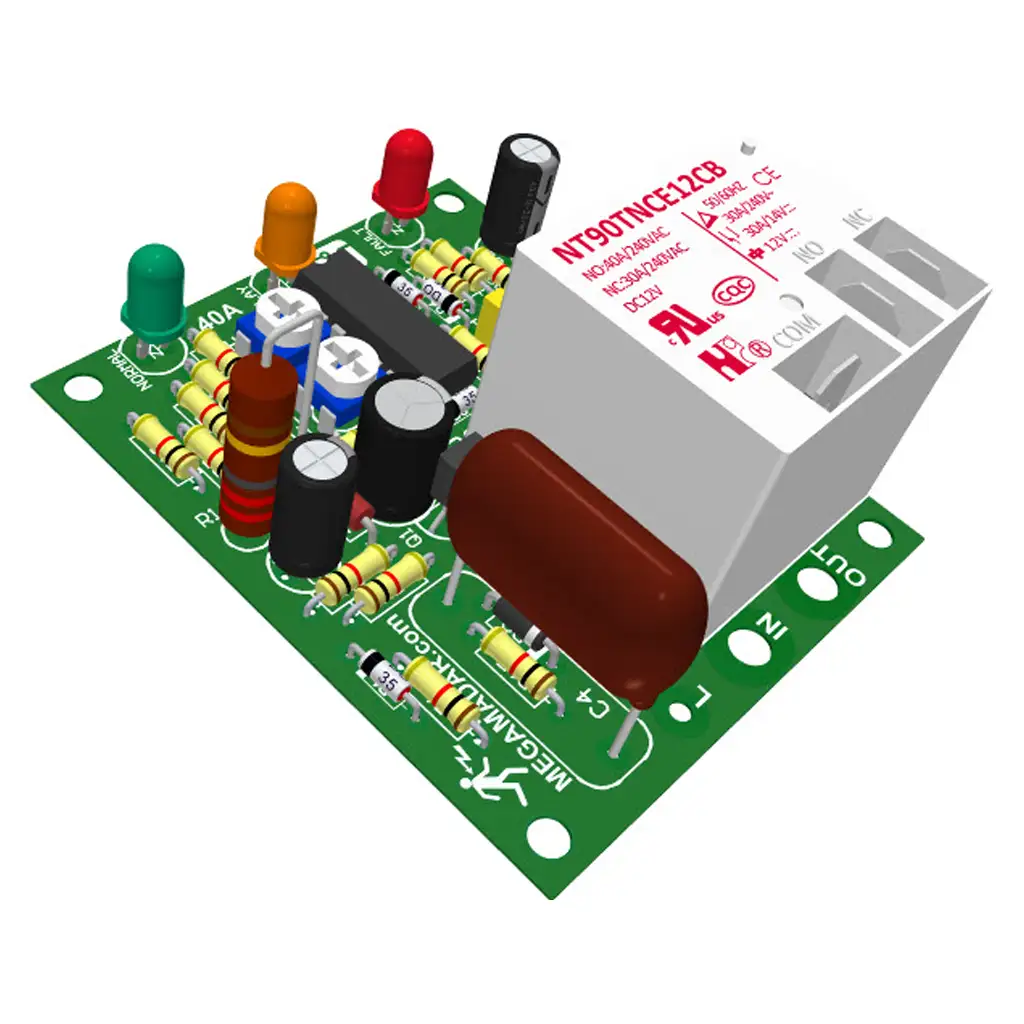

3. نسخه فایل سورس و مستندات تولید

یک پکیج کامل آماده تولید و بدون دردسر برای صرفه‌جویی میلیونی در هزینه و زمان طراحی!

فایل سورس مدار محافظ برق 40 آمپر قابل تنظیم کاملاً قابل ویرایش و شخصی سازی است؛ و برای تولیدکنندگان، کسب‌وکارها، دانشجویان و دانش‌آموزان و همه افرادی که به سورس پروژه کامل (Altium) نیاز دارند مناسب و کاربردی می‌باشد.

محتوا شامل:

• • فایل‌های سورس Altium (فایل شماتیک، Drill Guide ،BOM ،PCB) با قابلیت ویرایش کامل.
  • کتابخانه قطعات مورد نیاز پروژه.
  • فایلهای Graber برای سفارش مستقیم و بی دردسر به شرکتهای ساخت PCB
  • راهنمای فنی و تشریح عملکرد قطعات و بخشهای مدار

ویژگی‌ها:

• • امکان ویرایش، تغییر طراحی و شخصی‌سازی کامل
  • مناسب برای تولید و عرضه تجاری مدار با برند شخصی
  • بدون محدودیت در تعداد تولید و فروش فیزیکی
  • پشتیبانی تخصصی برای کمک به راه‌اندازی و تولید. (تا آخر راه با شما هستیم!)

⚠️ بازنشر، فروش یا اشتراک فایل‌ها به هر شکل (رایگان یا پولی) مجاز نیست. خریدار تنها مجاز به استفاده از فایل‌ها برای تولید محصولات فیزیکی است.

جدول راهنمای نسخه‌ها

سؤالات متداول:

1. آیا کیت مدار محافظ برق 40 آمپر قابل تنظیم برای پروژه‌های آموزشی و دانشگاهی مناسب است؟

بله، این کیت به دلیل راهنمای جامع و قابلیت تنظیم دقیق پارامترهای ولتاژ و زمان تأخیر، یک انتخاب عالی و عملی برای دانشجویان و هنرجویان رشته‌های برق و الکترونیک محسوب می‌شود.

2. آیا مونتاژ کیت نیازمند لحیم‌کاری است؟

بله، تمامی قطعات موجود در کیت به‌صورت DIP (پایه دار) هستند و برای نصب روی برد مدار چاپی، نیاز به لحیم‌کاری دستی دارند.

3. آیا پشتیبانی پس از تغییر یا خرابی قطعات نیز ارائه می‌شود؟

خیر، خدمات پشتیبانی ما منحصراً شامل مدار در حالت استاندارد اولیه و قطعات اصلی ارائه شده است. در صورت هرگونه تغییر یا جایگزینی قطعات توسط کاربر، پشتیبانی فنی غیرفعال خواهد شد.

4. آیا مجوز فروش محصول نهایی مونتاژ شده وجود دارد؟

برای تولید و فروش انبوه باید فایل سورس مدار را تهیه کنید. اما برای خرده‌فروشی، شما مجاز هستید کیت‌ها را به تعداد دلخواه خریداری، مونتاژ و به فروش برسانید.

جمع‌بندی:

مدار محافظ برق 40 آمپر قابل تنظیم، ترکیبی از کارایی، دقت و صرفه‌جویی اقتصادی است.
اگر قصد دارید در کنار یادگیری و تجربه عملی، یک مدار مطمئن برای محافظت از تجهیزات خود بسازید، این کیت بهترین گزینه برای شماست.
با تهیه‌ی این محصول، هم از یک طراحی تست‌شده و مطمئن بهره‌مند می‌شوید و هم تجربه‌ای ارزشمند در ساخت مدارهای حرفه‌ای به‌دست می‌آورید.

برد خام این محصول را نیز می‌توانید در کنار محصولات ارائه شده به تعداد مورد نیاز خود سفارش دهید.
