مدار محافظ برق 80 آمپر قابل تنظیم پشت کنتور و کل ساختمان + سورس مدار

توضیحات

*

یکی از مهم‌ترین نیازها در برق‌رسانی ساختمان‌ها، استفاده از محافظ مرکزی پشت کنتور است تا از بروز خسارات ناشی از نوسانات برق جلوگیری شود.
مدار محافظ برق 80 آمپر قابل تنظیم دقیقاً برای همین هدف طراحی شده است — مداری قدرتمند برای محافظت کل ساختمان، کارگاه، فروشگاه یا هر محیط پرمصرف در برابر نوسانات شدید ولتاژ.

این مدار با ساختار بهینه، ابعاد مناسب و توان تحمل بالا، گزینه‌ای ایده‌آل برای ورودی اصلی برق ساختمان است و مانند نسخه‌های کوچکتر خود (15 و 40 آمپر)، به شما امکان تنظیم زمان تأخیر و محدوده ولتاژ مجاز بالا و پایین را می‌دهد.

طراحی این مدار به گونه‌ای است که در صورت بروز دو فاز شدن برق یا نوسانات لحظه‌ای، از تجهیزات متصل محافظت کرده و از عملکرد اشتباه یا قطع و وصل مکرر جلوگیری می‌کند.

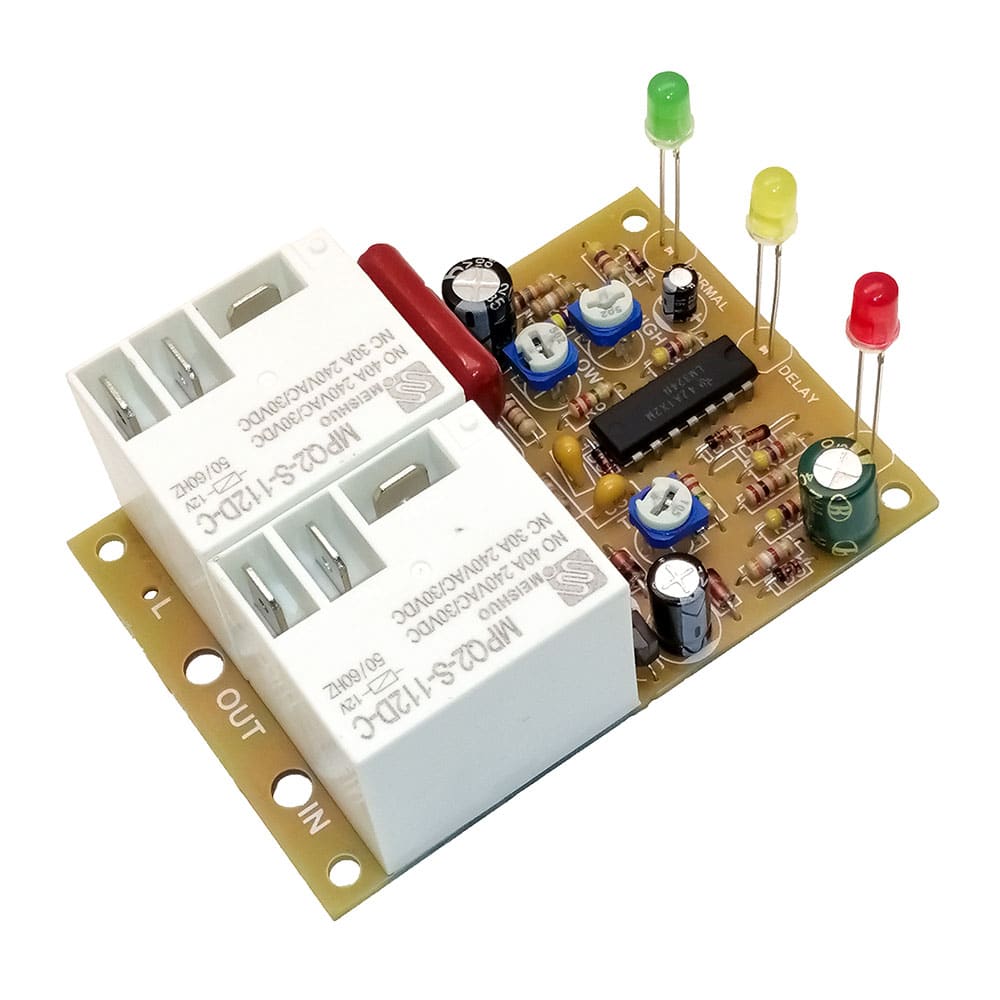

معرفی مدار محافظ برق 80 آمپر قابل تنظیم

مدار محافظ 80 آمپر یک پروژه‌ی کامل آموزشی و کاربردی برای علاقه‌مندان به الکترونیک قدرت است.
این مدار به کمک طراحی دقیق و قطعات باکیفیت، قادر است جریان بالا را با پایداری و ایمنی کامل کنترل و قطع یا وصل کند.

از این مدار می‌توان برا موارد زیر استفاده کرد:

• • محافظ ورودی برق کل ساختمان
  • محافظ تابلو برق اصلی
  • محافظ وسایل پرمصرف (کولر گازی مرکزی، پمپ آب، موتورهای تک‌فاز صنعتی و …)

ویژگی‌های اصلی مدار

• • جریان قابل تحمل لحظه‌ای: 80 آمپر
  • جریان قابل تحمل دائم کار: 50 تا 60 آمپر
  • قابل تنظیم بودن محدوده‌ی ولتاژ پایین (Under Voltage) و بالا (Over Voltage)
  • تنظیم زمان تأخیر وصل مجدد بین 10 ثانیه تا 5 دقیقه
  • تحمل نوسانات لحظه‌ای و جلوگیری از قطع ناگهانی
  • طراحی ایمن در برابر دو فاز شدن برق
  • ابعاد بهینه با مسیرهای تقویت‌شده برای عبور جریان بالا
  • نشانگر LED وضعیت: حالت نرمال، خطا و تأخیر

مزایای مدار محافظ برق 80 آمپر قابل تنظیم

• • انعطاف کامل در تنظیمات: با استفاده از پتانسیومترهای روی برد، می‌توانید محدوده ولتاژ و زمان تأخیر را دقیقاً بر اساس نیاز ساختمان تنظیم کنید.
  • ایمنی بالا در توان زیاد: مسیرهای قدرت روی برد برای جریان‌های بالا کاملاً قلع‌اندود و تقویت شده‌اند.
  • طراحی فشرده و اقتصادی: با وجود قدرت بالا، ابعاد مدار بسیار مناسب بوده و نصب آن در تابلو برق به راحتی انجام می‌شود.
  • محافظت کامل برای کل ساختمان: دیگر نیازی به خرید جداگانه محافظ برای کولرگازی، پمپ آب، آیفون تصویری و… نیست. این محافظ یک سیستم متمرکز و کامل است.

مقایسه با محصولات مشابه (چرا این محصول بهتر است؟)

مقایسه نسخه‌های مدار محافظ برق 80 آمپر قابل تنظیم :

1. نسخه PDF آموزشی

مناسب برای: دانش‌آموزان، دانشجویان، علاقه‌مندان الکترونیک

محتوا شامل:

• • فایل‌های PDF شماتیک و PCB جهت چاپ و ساخت نمونه
  • لیست قطعات
  • راهنمای مونتاژ و تنظیمات مدار

ویژگی‌ها:

• • فایل‌ها بدون لوگو و اطلاعات انحصاری تولیدی
  • قابل استفاده برای تمرین و ساخت نمونه‌های آزمایشی
  • شامل پشتیبانی در رفع مشکلات عملکرد مدار

⚠️ فایل‌ها فقط جهت استفاده شخصی و آموزشی ارائه می‌شوند. بازنشر، فروش مجدد یا اشتراک فایل‌ها مجاز نیست.

2. نسخه کیت کامل پروژه

مناسب برای: علاقه‌مندان، تعمیرکاران و کارگاه‌های کوچک

اگر هدف شما یادگیری، تمرین مهارت‌های مونتاژ یا ساخت یک محافظ قدرتمند برای ساختمان خودتان است، کیت مدار محافظ برق 80 آمپر قابل تنظیم بهترین انتخاب است.
شما بدون نیاز به طراحی مدار از صفر، فقط با مونتاژ قطعات، یک محافظ حرفه‌ای و آماده استفاده خواهید داشت.

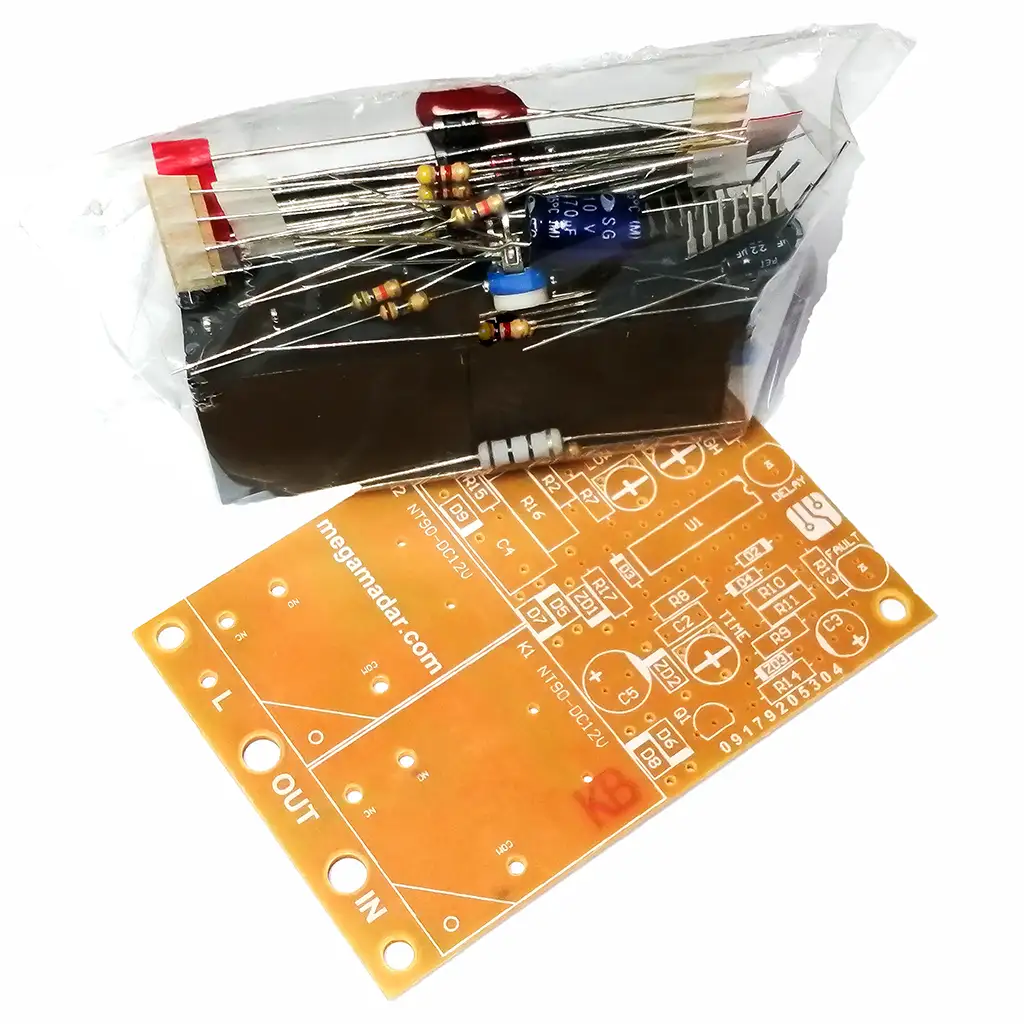

محتویات بسته

• • برد PCB آماده مونتاژ
  • قطعات با کیفیت
  • فایل PDF آموزشی و راهنمای مونتاژ و لیست قطعات به صورت دانلودی

ویژگیها

• • قیمت مناسب و مقرون‌به‌صرفه
  • مناسب تعمیرکاران برای جایگزینی برد محافظ‌های آسیب‌دیده
  • پشتیبانی در رفع ایرادات عملکرد مدار

⚠️ فایل‌های طراحی (شماتیک، PCB و سورس) در این نسخه ارائه نمی‌شوند.

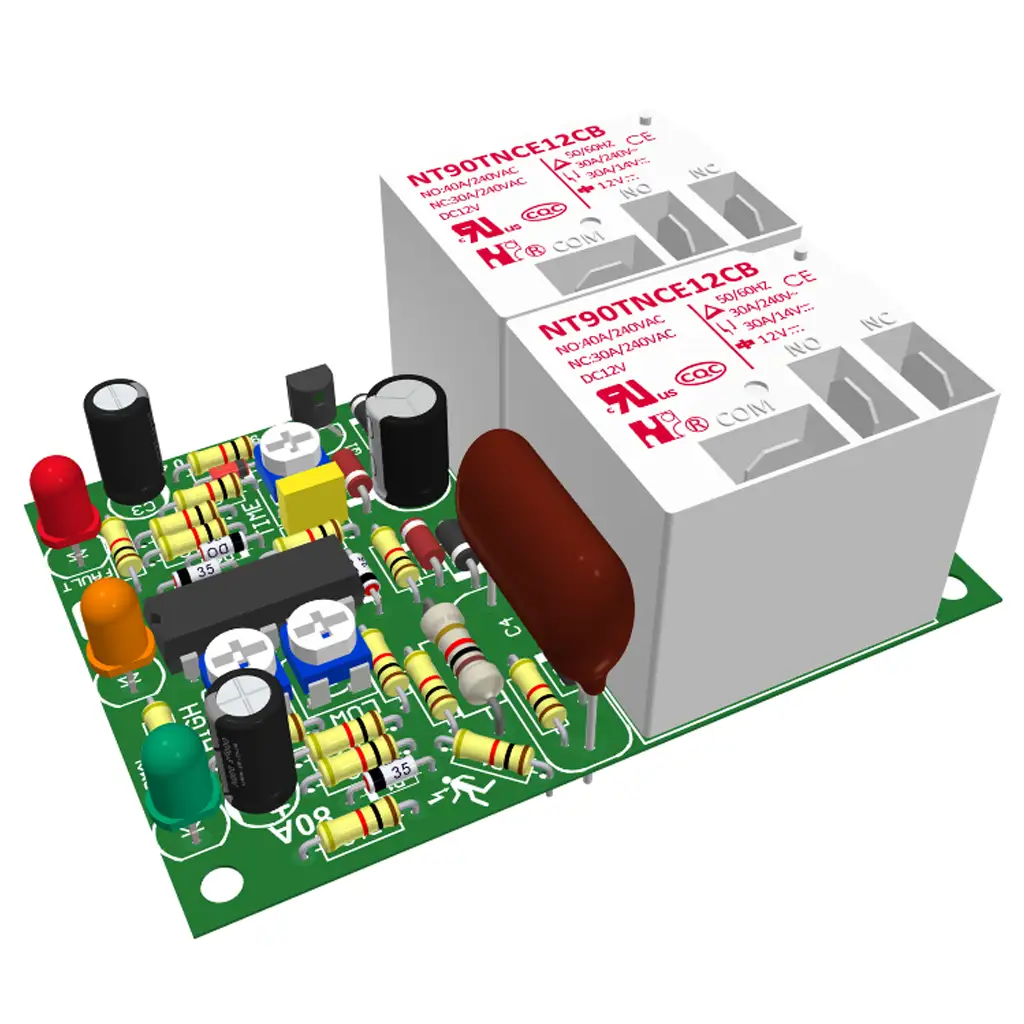

3. نسخه فایل سورس کامل مدار محافظ برق 80 آمپر قابل تنظیم

اگر تولیدکننده، شرکت یا طراح حرفه‌ای هستید و می‌خواهید نسخه‌ی صنعتی این مدار را تولید کنید، این پکیج دقیقاً برای شماست.
تمام فایل‌های طراحی مدار شامل شماتیک، PCB، BOM، و کتابخانه‌ها در نرم‌افزار Altium Designer قابل ویرایش هستند.

محتویات پکیج

• • فایل‌های کامل طراحی (Schematic, PCB, BOM, Drill Guide, Gerber)
  • کتابخانه قطعات
  • فایل‌های آماده سفارش ساخت PCB
  • تشریح کامل قطعات و کارکرد مدار و نکات تخصصی راه‌اندازی

ویژگیها

• • صرفه‌جویی در هزینه و زمان طراحی: مسیر طراحی و توسعه شما با در اختیار داشتن فایل سورس کامل این مدار به‌طور چشمگیری کوتاه‌تر می‌شود؛ و می‌توانید به‌جای صرف هفته‌ها برای طراحی مجدد، مستقیماً سراغ تولید بروید!
  • مستندات کامل برای تولید و فروش تجاری محصول نهایی
  • طراحی تست‌شده و قابل اطمینان
  • قابلیت شخصی‌سازی کامل (افزودن لوگو، تغییر متن روی برد و غیره)
  • پشتیبانی: شامل مشاوره تخصصی برای راه‌اندازی، تولید و عیب‌یابی مدار

⚠️ بازنشر، فروش یا اشتراک فایل‌ها به هر شکل (رایگان یا پولی) مجاز نیست. خریدار تنها مجاز به استفاده از فایل‌ها برای تولید محصولات فیزیکی است.

جدول راهنمای نسخه‌ها

سؤالات متداول:

1. آیا این کیت برای پروژه‌های آموزشی و دانشگاهی مناسب است؟

بله، این کیت به دلیل راهنمای جامع و قابلیت تنظیم دقیق پارامترهای ولتاژ و زمان تأخیر، یک انتخاب عالی و عملی برای دانشجویان و هنرجویان رشته‌های برق و الکترونیک محسوب می‌شود.

2. آیا مونتاژ کیت نیازمند لحیم‌کاری است؟

بله، تمامی قطعات موجود در کیت به‌صورت DIP (پایه دار) هستند و برای نصب روی برد مدار چاپی، نیاز به لحیم‌کاری دستی دارند.

3. آیا پشتیبانی پس از تغییر مدار یا قطعات نیز ارائه می‌شود؟

خیر، خدمات پشتیبانی ما منحصراً شامل مدار در حالت استاندارد اولیه و قطعات اصلی ارائه شده است. در صورت هرگونه تغییر یا جایگزینی قطعات توسط کاربر، پشتیبانی فنی غیرفعال خواهد شد.

4. آیا مجوز فروش محصول نهایی مونتاژ شده وجود دارد؟

برای تولید و فروش انبوه (تجاری) باید فایل سورس مدار محافظ برق 80 آمپر قابل تنظیم را تهیه کنید. اما برای خرده‌فروشی، شما مجاز هستید کیت‌ها را به تعداد دلخواه خریداری، مونتاژ و به فروش برسانید.

5. آیا این مدار واقعاً 80 آمپر را تحمل می‌کند؟

به صورت لحظه‌ای بله، اما در حالت دائم‌کار تحمل عبور جریان 50 تا 60 آمپر را دارد.

6. آیا دانش فنی خاصی برای ساخت نیاز است؟

برای ساخت کیت، دانش معمول مونتاژ بردهای الکترونیکی کافی است.

7. آیا می‌توانم تغییراتی در مدار ایجاد کنم؟

بله، با در اختیار داشتن سورس کامل، شما مالک طرح هستید و می‌توانید آن را برای نیازهای خاص خود سفارشی‌سازی کنید.

8. نحوه نصب چگونه است؟

مدار در داخل یک محفظه مناسب در تابلو برق اصلی، پس از کنتور و قبل از کلید اصلی نصب می‌شود.

جمع‌بندی

مدار محافظ برق 80 آمپر قابل تنظیم، ترکیبی از قدرت، دقت و امنیت بالا است که می‌تواند کل ساختمان را در برابر نوسانات برق محافظت کند.
چه به‌عنوان پروژه آموزشی و چه برای تولید صنعتی، این محصول پاسخگوی نیاز شما خواهد بود.

اگر به دنبال یک مدار قدرتمند، تست‌شده و قابل اعتماد هستید که با خیال راحت از آن در ورودی برق ساختمان یا تابلو اصلی استفاده کنید، این محصول بهترین انتخاب شماست.

برد خام این محصول را نیز می‌توانید در کنار محصولات ارائه شده به تعداد مورد نیاز خود سفارش دهید.
