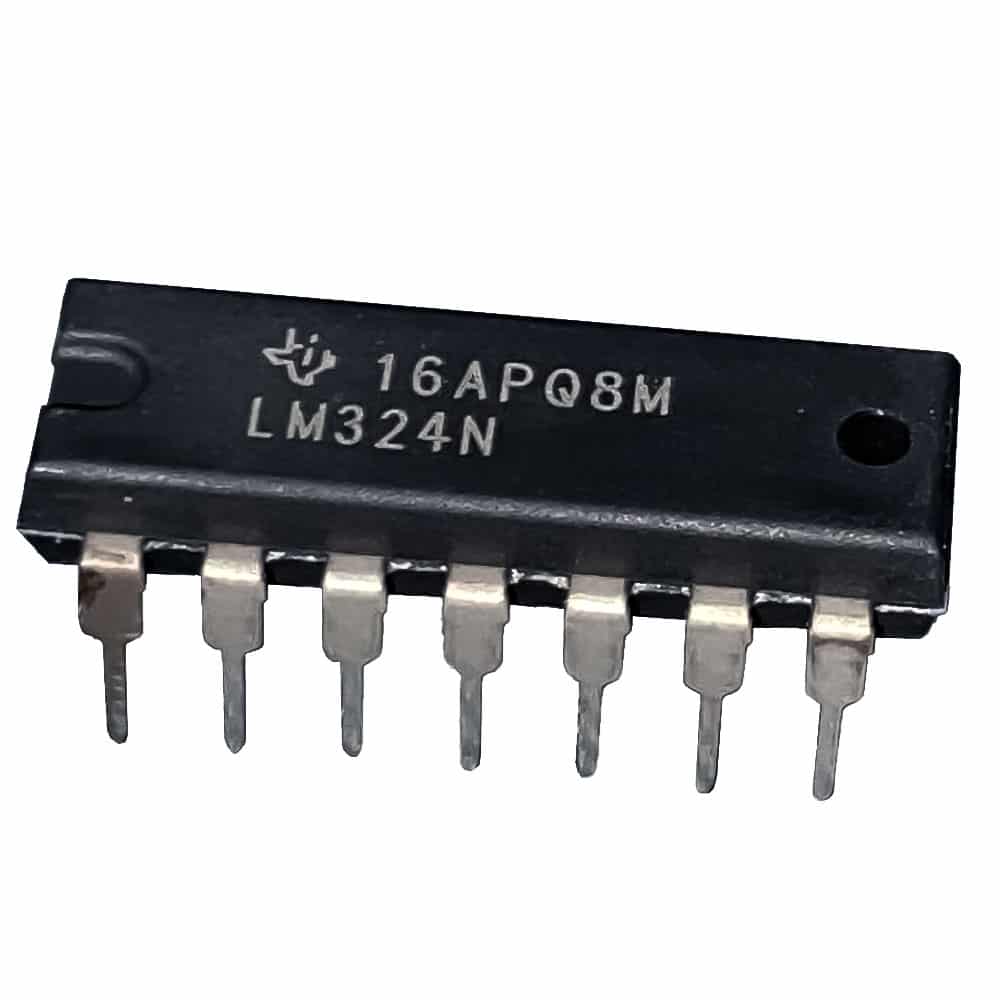

آی سی LM324N DIP اورجینال مارک تکزاس (Texas Instruments)
آی سی LM324N اورجینال دیپ یک Op-Amp کم مصرف است که دارای چهار تقویت کننده عملیاتی مستقل با ضریب تقویت زیاد می‌باشد. این ویژگی باعث می‌شود که به عنوان یک تقویت کننده عملیاتی عمومی در بسیاری از پروژه‌ها مورد استفاده قرار گیرد.
تومان 49,000
690 عدد در انبار
محصولات مرتبط
توضیحات
آی سی LM324N DIP اورجینال یک Op-Amp کم مصرف است که دارای چهار تقویت کننده عملیاتی مستقل با ضریب تقویت زیاد می‌باشد. این ویژگی باعث می‌شود که به عنوان یک تقویت کننده عملیاتی عمومی در بسیاری از پروژه‌ها از جمله انواع محافظ برق مورد استفاده قرار گیرد؛ زیرا برای راه‌اندازی آن منبع تغذیه منفی مانند اکثر آپ آمپ ها مورد نیاز نیست.
علاوه بر این در صورت نیاز می‌توان از منبع تغذیه دوگانه از 1.5 ولت تا 16 ولت نیز استفاده کرد.
خروجی‌ها توانایی درایو خوبی دارند و می‌توانند تا 40 میلی آمپر در هر کانال را تأمین کنند.
آی سی LM324N دیپ اورجینال دارای 14 پایه است؛ و در مداراتی که به تعداد زیادی تقویت کننده عملیاتی نیاز داریم، استفاده از این IC به طرز چشمگیری از بزرگ و پیچیده شدن مدار جلوگیری می‌کند.
آیسی LM324 در دو پکیج DIP و SMD به بازار عرضه می‌شود.
مشخصات فنی آی سی LM324N اصلی:
ویژگی‌های فنی:
- خروجی های محافظ شده در برابر اتصال کوتاه
- دارای 4 تقویت کننده عملیاتی
- بسته بندی: DIP-14
- دارای خاصیت خود اصلاحی در برابر نویز
سایر ویژگی‌ها:
- پهنای باند: 1 مگاهرتز
- گین ولتاژ حلقه باز: 100 دسی بل
- جریان / تقویت کننده منبع تغذیه بسیار کم: 375 میکرو آمپر
- جریان بایاس ورودی کم: 20 نانو آمپر
- ولتاژ ورودی کم: حداکثر 3 میلی ولت
- جریان جبران ورودی کم: 2 نانو آمپر
- دامنه منبع تغذیه گسترده:
- منبع تغذیه منفرد: 3 ولت تا 30 ولت
- منبع تغذیه دوگانه: 1.5 ولت تا 15 ولت
موارد کاربرد آیسی LM324 :
شاید در ایران بیشترین کاربرد LM324 در ساخت محافظ برق باشد اما از آی سی LM324N DIP اورجینال اغلب برای بافر کردن یا تقویت سیگنال ها استفاده می‌شود. همچنین می‌توان از آن در طیف وسیعی از مدارها مانند مقایسه کننده ولتاژ ، فیلتر فعال و اسیلاتور کنترل شده با ولتاژ (VCO) استفاده نمود.
همچنین در مبدل ها و تقویت کننده ها، ماژول های تقویت DC و کلیه مدارات آپ امپی که با تغذیه ۵+ ولت کار می‌کنند می‌توان از این آی سی استفاده کرد.
آیسی های مشابه LM324 :
- LM124
- LM224
- LM2902
توضیحات تکمیلی
| برند | Texas Instruments |
|---|---|
| اصالت | اصل (Original) |
| کیفیت | بسیار بالا |
| نوع نصب | DIP |
| پکیج آی سی | DIP-14 |
| انتخاب برند | Texas Instruments, UNISONIC TECHNOLOGIES Co (UTC) |
- Supply Voltage - Max: 36 V
- Number of Channels: 1 Channel
- GBP - Gain Bandwidth Product: 3 MHz
- SR - Slew Rate: 13 V/us
- CMRR - Common Mode Rejection Ratio: 70 dB
- Ib - Input Bias Current: 400 pA
- Vos - Input Offset Voltage: 15 mV
- Supply Voltage - Min: 7 V
- Operating Supply Current: 2.8 mA
- Maximum Operating Temperature: + 70 C
- Minimum Operating Temperature: 0 C
- Shutdown: No Shutdown
- Series: TL081
- Packaging: Tube
- Amplifier Type: General Purpose Amplifier
- Brand: Texas Instruments
- Dual Supply Voltage: +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V
- en - Input Voltage Noise Density: 18 nV/sqrt Hz
