توضیحات

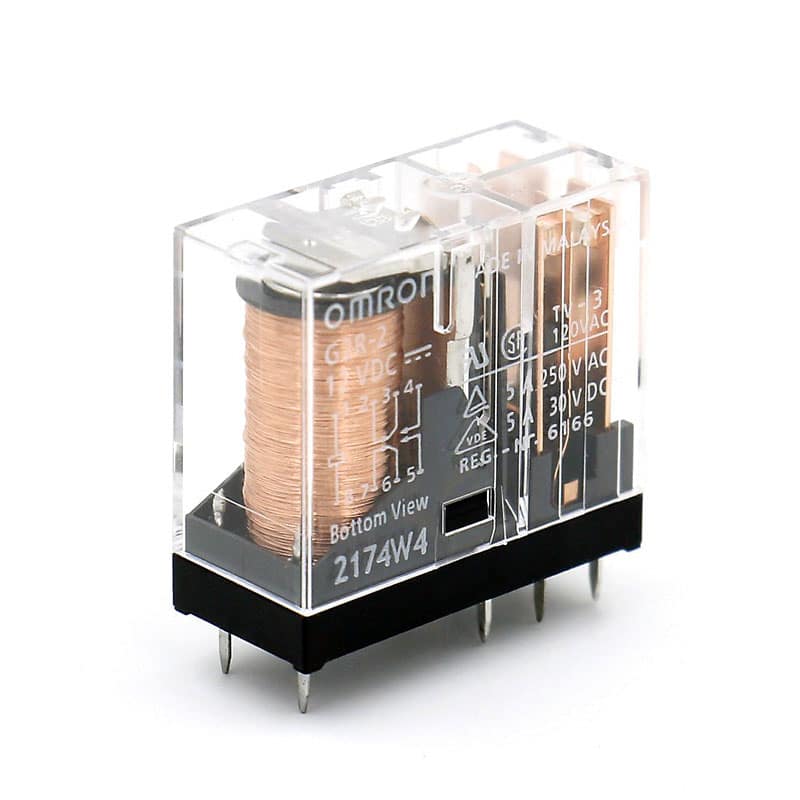

رله 12 ولت 5 آمپر شیشه ای Omron G2R-2
رله نوعی کلید الکتریکی سریع یا بیدرنگ است که با هدایت یک مدار الکتریکی دیگر باز و بسته میشود. روش کنترل باز و بسته شدن این کلید الکتریکی به صورتهای مختلف مکانیکی، حرارتی، مغناطیسی، الکترو استاتیک و… میباشد. رله را جوزف هنری در سال ۱۸۳۵ میلادی اختراع کرد.
رلهها در شکلها و اندازههای مختلفی تولید میشوند. تفاوت سایز و شکل رلهها بخاطر نوع کاربری و حداکثر تحمل جریانی است که تیغه های آنها میتوانند تحمل کنند.
مشخصات رله 12 ولت 5 آمپر شیشه ای Omron G2R-2 :
رله شیشه ای G2R-2 امرون دارای ولتاژ بوبین 12VDC و جریان کنتاکت 5A است. این رله جزء سری G2R شرکت omron میباشد.
رله کتابی 12 ولت OMRON دارای 8 پایه تیغه ای و سرعت عملکرد 15ms است و تعداد قطع و وصل مجاز آن در ساعت 1800 بار میباشد.
در شرایط بار نامی و تعداد عملکرد مجاز، طول عمر الکتریکی رله G2R-2 امرون 100000 بار میباشد.
بدنهی شیشه ای رله G2R-2 امرن باعث می شود تا کاربر به راحتی کارکرد این رله را ببیند.
- نوع رله: کتابی
- نوع نصب: DIP
- جنس بدنه: شیشهای
- ابعاد: 25.5×13×29 میلی متر
- ولتاژ بوبین رله: 12 ولت
- تعداد کنتاکت رله: 2
- نوع کنتاکت: NO نرمال اوپن و NC نرمال کلوز
- حداکثر جریان کنتاکت رله: 5 آمپر
- حداکثر جریان کنتاکت (DC): 5A@30VDC
- حداکثر جریان کنتاکت (AC): 5A@250VAC
- تعداد پین رله: 8
- برند: امرون ( OMRON )
- کشور سازنده: مالزی
جدول مشخصات :
Manufacture | OMRON |
---|---|
Relay Type | Power |
Coil Voltage | 12V |
Coil Type | Non Latching |
Coil Resistance | 170 ohm |
Current Rating N.O/N.C | 30A/20A |
Max Switching Voltage | 250 VAC |
Seal Rating | Not Sealed |
Color | Glass |
Size (L x W x H) | 29mm x 13mm x 25.5mm |
Operating Temp | -40°C ~ +70°C |
