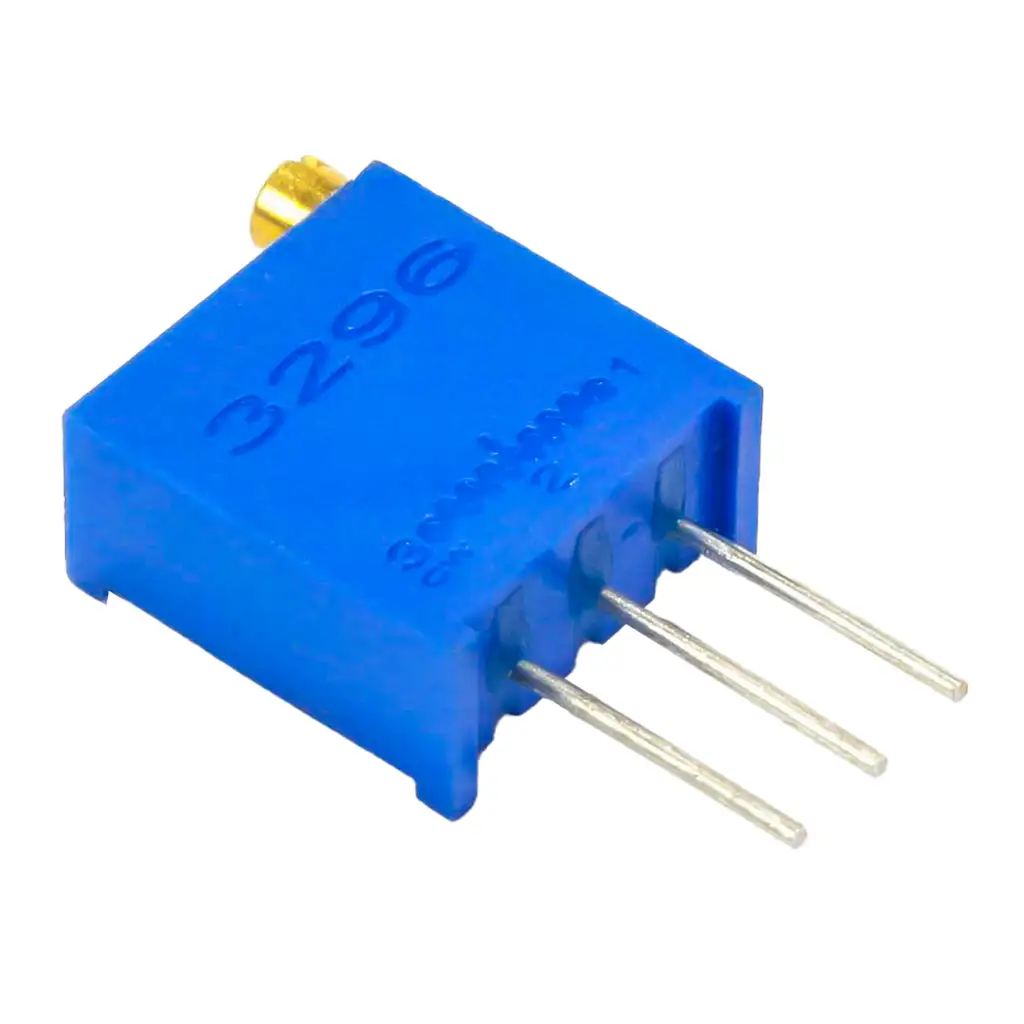

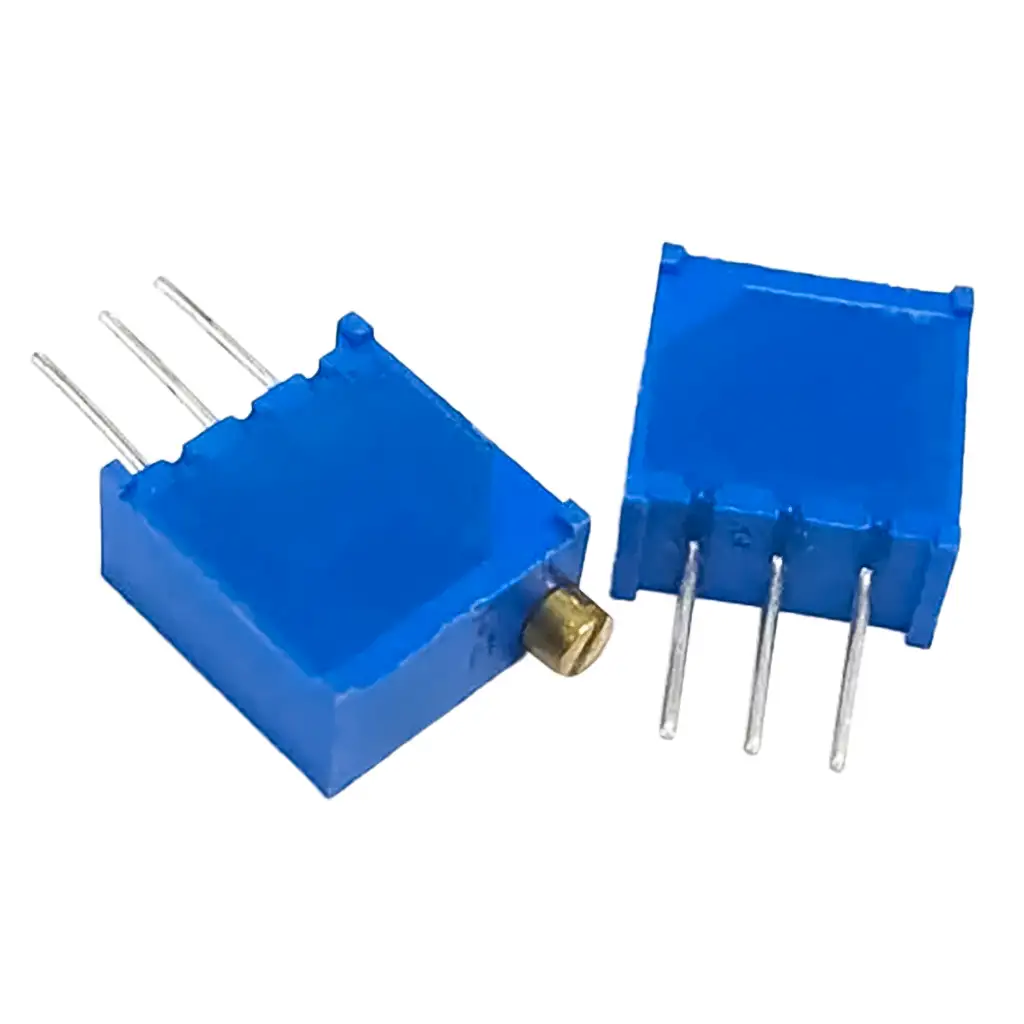

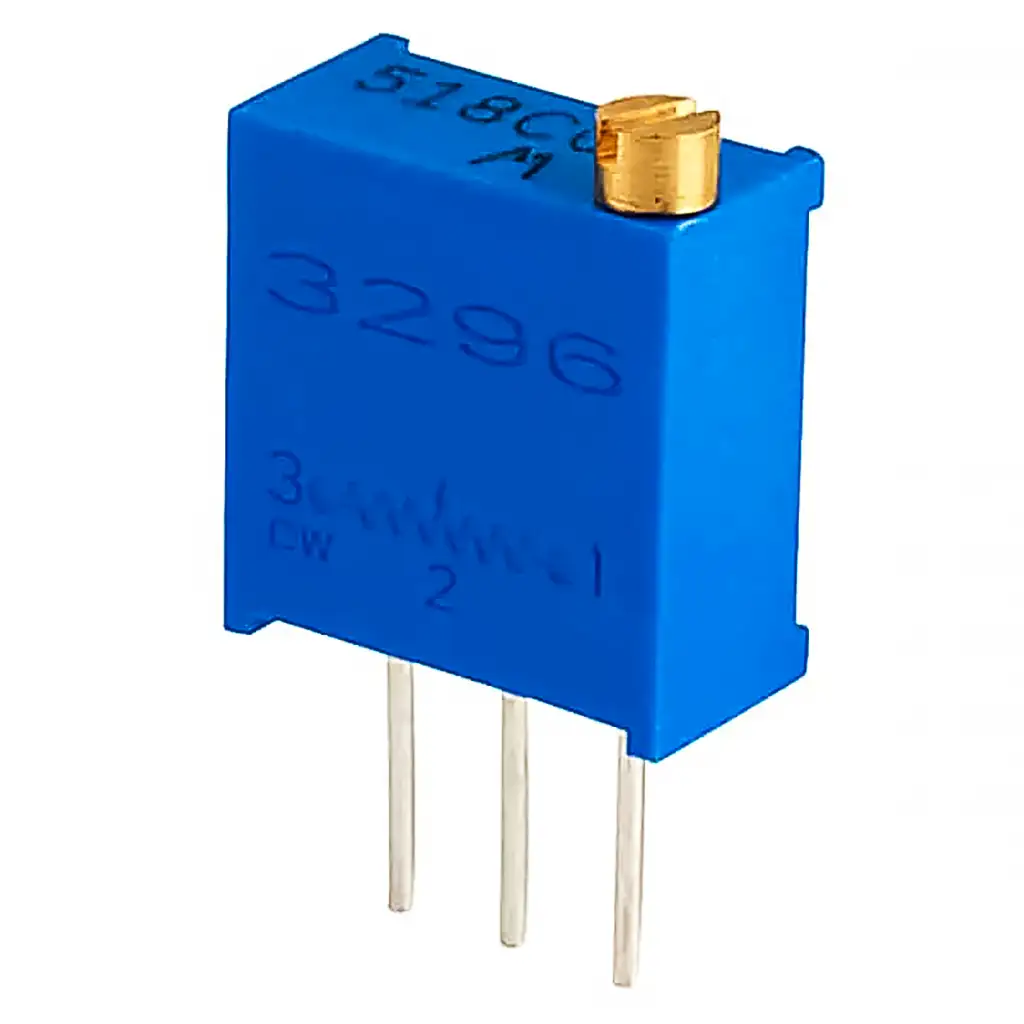

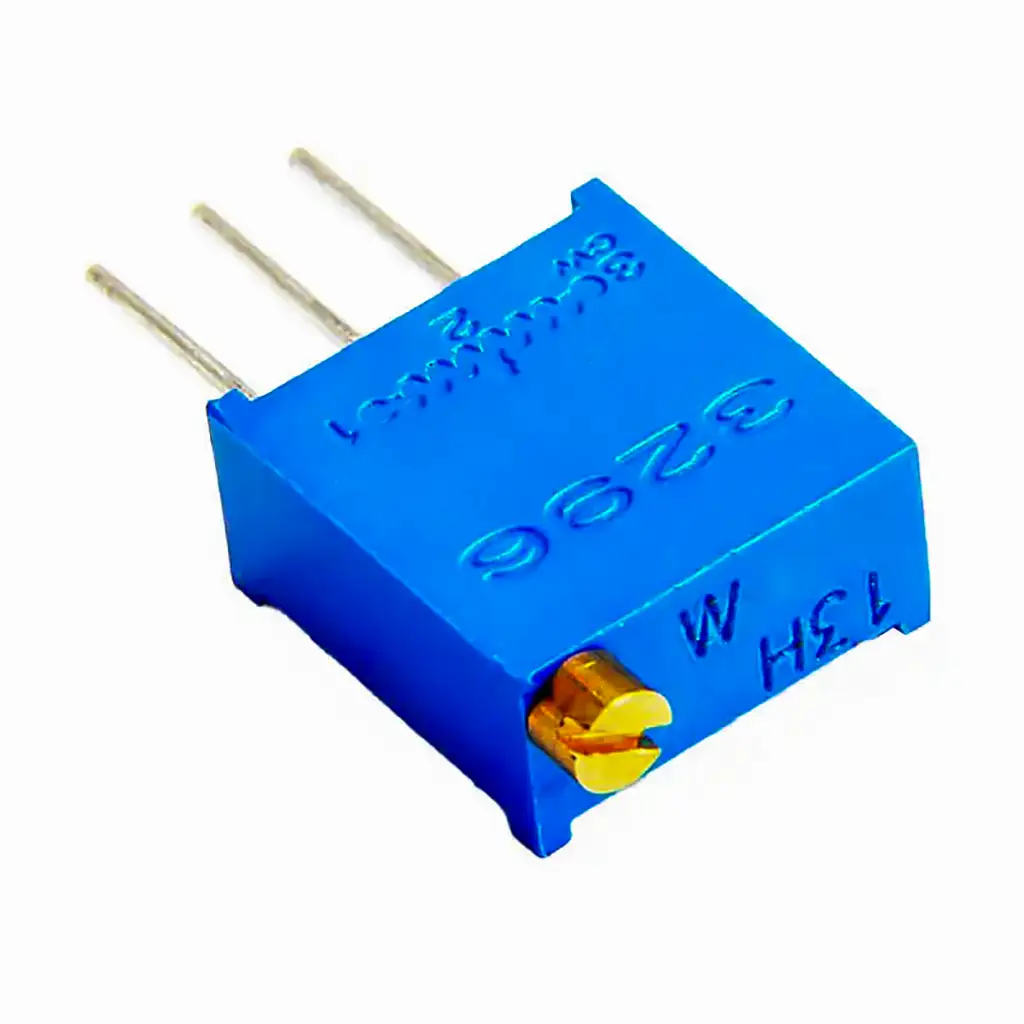

مولتی ترن 10 کیلو اهم ایستاده 25 دور مدل 3296W

توضیحات

درباره پتانسیومتر مولتی ترن 10 کیلو اهم ایستاده

مولتی ترن ( Multi-turn )، تریم پات ( Trimm pot )، تریمر ( Trimmer ) یا پتانسیومتر چند دور نوعی یک نوع پتانسیومتر است که دارای چندین دور مقاومت داخلی می‌باشد؛ و تنظیم کردن آن به مراتب دقیق‌تر و آسان‌تر از ولوم و پتانسیومترهای معمول است.

مولتی ترن یا پتانسیومتر چند دور بسیار شبیه به پتانسیومترهای یک دور است؛ به جز اینکه برای تنظیم دقیق‌تر، در آن از یک میله مارپیچ و یک چرخ دنده استفاده شده است.

میله مارپیچ از برنج و چرخ دنده از پلاستیک ساخته شده اند.

با چرخاندن میله برنجی ، چرخ دنده پلاستیکی به آرامی می‌چرخد و تیغه متصل به صفحه فیلم مقاومتی را حرکت می‌دهد تا مقاومت به آرامی تنظیم شود.

تولیدکنندگان می‌توانند اندازه یا درشتی مارپیچ مولتی ترن را تغییر دهند تا تعداد دورهایی که برای چرخاندن چرخ دنده از ابتدای فیلم مقاومتی تا انتها لازم است را تغییر دهند.

توجه داشته باشید که قسمتی از چرخ دنده دارای دندانه نیست! این شکاف از چرخش چرخ دنده به خارج از مسیر فیلم مقاومتی جلوگیری می‌کند. به این ترتیب، اگر پیچ تنظیم بیش از حد در جهت کم یا زیاد چرخانده شود، به مولتی ترن آسیبی نمی‌رسد.

ویژگیهای مولتی ترن 10 کیلو اهم ایستاده 3296W

• بدنه باریک و متراکم
• مقاوم در برابر نفوذ رطوبت و گرد و خاک
• محفظه پلاستیکی مقاوم در برابر حرارت
• مناسب برای مونتاژ روی PCB

مشخصات فنی مولتی ترن 10 کیلو اهم ایستاده :

• نوع: مقاومت متغیر
• تغییرات: خطی
• تعداد پایه: 3
• توان مقاومت : 0.5W at 70°C
• تعداد دور : 25+/-2 دور
• جهت پیچ تنظیم :تنظیم از بالا
• ابعاد : 10×9.5×5 میلی متر
• میزان خطا: ±10%
• محدوده حرارتی: -55 تا 125 درجه سانتی‌گراد
• ضریب دما: ± 100ppm/° C
