آموزش ساخت + سورس کامل مدار تایمر همه کاره صنعتی 10 ثانیه تا 1 ساعت

توضیحات

*

تایمرها یکی از پرکاربردترین تجهیزات در تابلوهای فرمان و سیستم‌های اتوماسیون هستند که برای کنترل زمان، روشن و خاموش کردن خودکار تجهیزات و اجرای فرآیندهای صنعتی مورد استفاده قرار می‌گیرند. اگر به دنبال ساخت و تولید یک تایمر صنعتی قابل اعتماد برای پروژه‌های اتوماسیون، تابلوهای برق و کنترل تجهیزات هستید، این پروژه بدون نیاز به میکروکنترلر می‌تواند نیاز شما را برطرف کند.

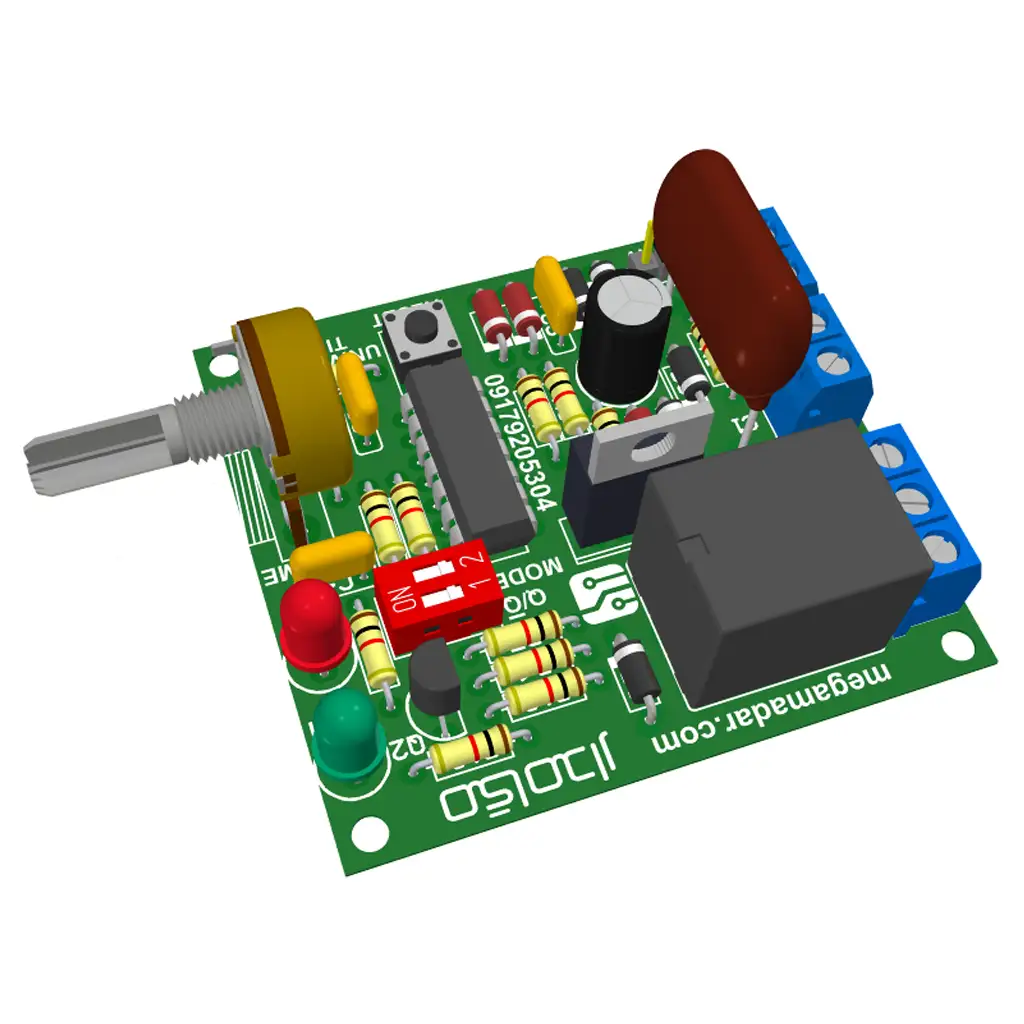

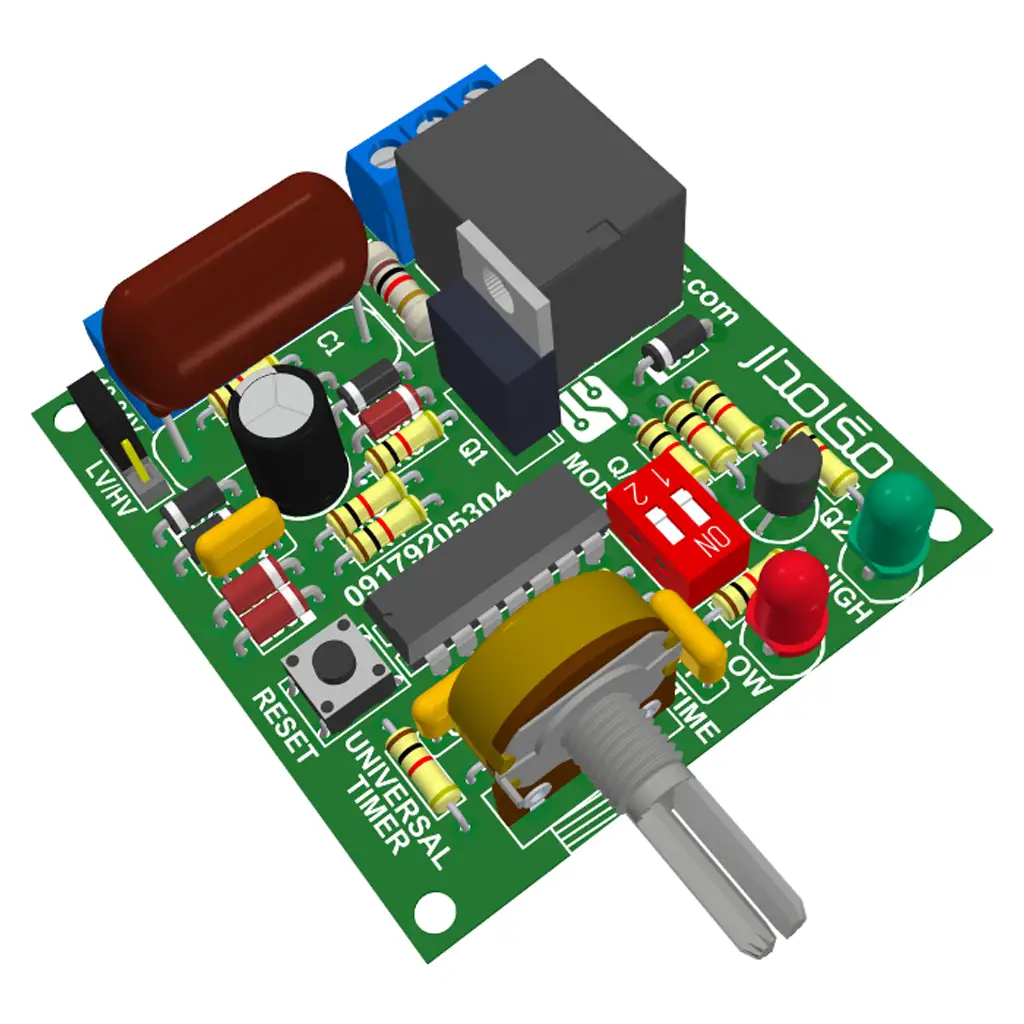

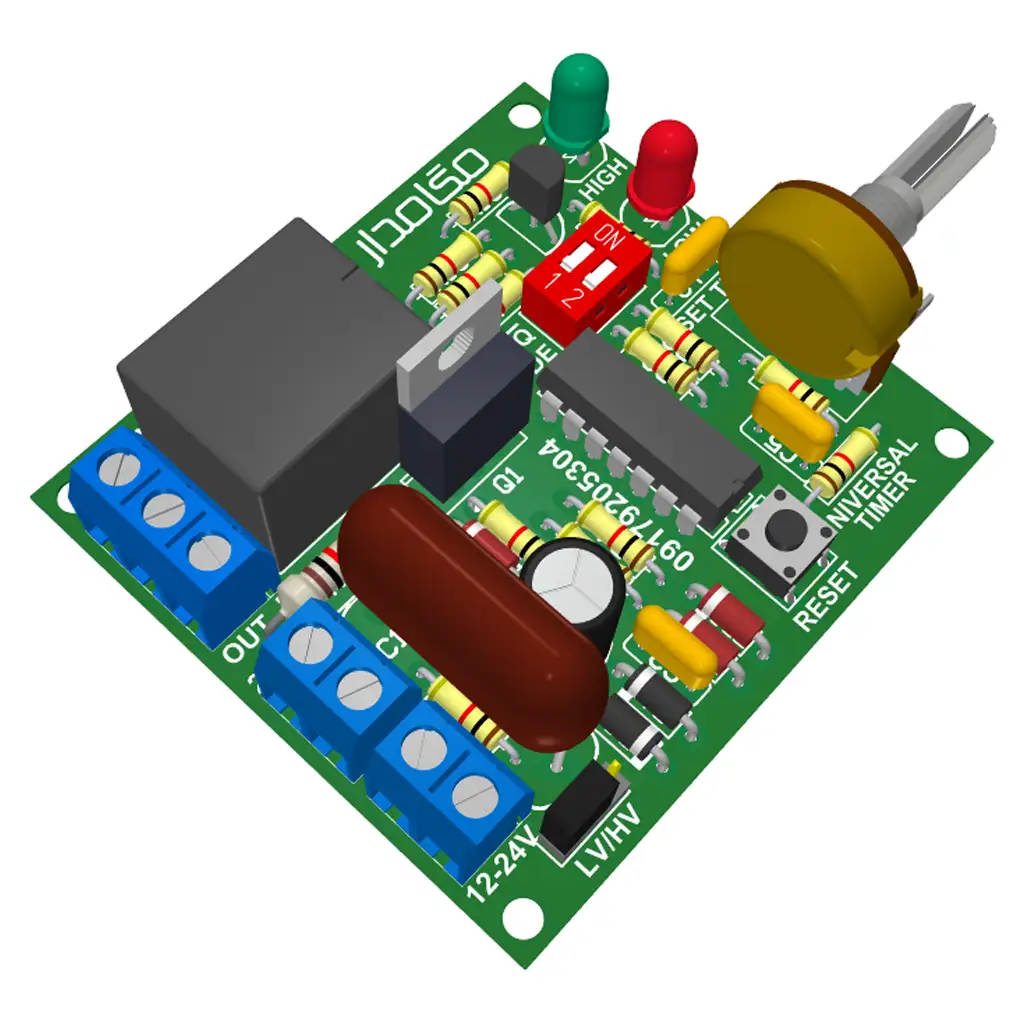

در این آموزش، تمامی مراحل طراحی، مونتاژ و راه‌اندازی یک مدار تایمر همه‌کاره صنعتی (Industrial Universal Timer) قابل تنظیم از ۱۰ ثانیه تا ۱ ساعت به‌صورت کامل تشریح شده است. این مدار قابلیت تغذیه از برق ۲۲۰ ولت AC یا ۱۲ تا ۲۴ ولت AC/DC را دارد.

مداری که پیش روی شماست، یک مدار کاربردی، قابل اعتماد، اقتصادی و با ضریب اطمینان بالا است که برای استفاده در پروژه‌های صنعتی و سیستم‌های اتوماسیون طراحی شده است و می‌توان از آن به عنوان یک تایمر قابل برنامه‌ریزی استفاده کرد.

حالت‌های کاری مختلف تایمر نیز به راحتی از طریق دیپ‌سوئیچ‌های تعبیه شده روی برد قابل تنظیم است.

این محصول علاوه بر فایل‌های طراحی، شامل مستندات فنی، راهنمای مونتاژ، فایل‌های آماده تولید PCB و آموزش کامل عملکرد مدار نیز می‌باشد.

مشخصات فنی مدار تایمر همه کاره صنعتی در یک نگاه

ویژگیهای برتر مدار تایمر همه کاره صنعتی

برخی از ویژگیهای این مدار عبارتند از:

• • کارکرد پایدار و بدون نویز به دلیل استفاده از روش شمارش فرکانسی
  • کاهش حجم و هزینه ساخت به دلیل ابعاد كوچك برد (5×6 سانتیمتر)
  • زمان قابل تنظیم توسط کاربر از حدود 10 ثانیه تا 1 ساعت (60 دقیقه)
  • تعیین حالت خروجی مدار در زمان وصل برق به صورت تأخیر در وصل یا تأخیر در قطع
  • تعیین حالت ممتد یا تکرار شونده
  • دارای کلید ریست خازنی برای شروع مجدد بدون خطا
  • قابلیت کارکرد با ولتاژهای مختلف بسته به محل استفاده (از 12 ولت تا 220 ولت)
  • قابل ساخت توسط کاربران مبتدی و حرفه‌ای بدون نیاز به کد نویسی
  • طراحی شده با قطعات با دسترسی آسان در بازار ایران
  • نصب و راه‌اندازی آسان با حداقل نیاز به سیم‌کشی

کاربردهای مدار تایمر صنعتی Universal

از این تایمر می‌توانید در طیف وسیعی از مدارهای صنعتی و کنترلی استفاده کنید:

• • تایمر کنترل روشن/خاموش تجهیزات و رله‌ها
  • تأخیر در راه‌اندازی موتورهای الکتریکی و مدار ستاره-مثلث
  • کنترل زمان کارکرد پمپ، فن و سیستم‌های تهویه مطبوع
  • سیستم‌های آبیاری اتوماتیک و پروژه‌های کشاورزی
  • دستگاه‌های جوجه‌کشی و کنترل سیکل‌های تکرارشونده
  • آلارم‌های تأخیری، زنگ اخبار و سیستم‌های روشنایی
  • و…

چرا فایل سورس مدار تایمر یونیورسال صنعتی ارزش خریدن را دارد؟

• • صرفه‌جویی در زمان و هزینه طراحی: با داشتن فایل‌های سورس کامل محصول، دیگر نیازی به طراحی از صفر ندارید و مستقیماً وارد مرحله تولید می‌شوید.
  • قابلیت تولید انبوه: این مدار برای مصارف شخصی و همچنین تولید تجاری در مقیاس بزرگ، ایده‌آل است.
  • مستندات کامل: دسترسی به تمامی فایل‌های لازم برای تولید و فروش محصول نهایی در پکیج دانلودی وجود دارد.
  • طراحی تست‌شده و قابل اطمینان: قبل از ارائه این محصول، تمامی تست‌های لازم در جهت ایمنی و عملکرد صحیح مدار انجام شده است.
  • قابلیت شخصی‌سازی: امکان افزودن لوگو خودتان، تغییر متون و علائم روی برد در جهت برندسازی و فروش وجود دارد.
  • پشتیبانی تخصصی: برای راه‌اندازی، تولید و عیب‌یابی مدار، راهنمایی و پشتیبانی طبق شرایط مندرج در سئوالات متداول ارائه خواهد شد.

محتویات پکیج آموزشی مدار تایمر همه کاره صنعتی:

• • فایل‌های کامل طراحی (Schematic, PCB, BOM, Drill Guide, Gerber) در نرم‌افزار Altium Designer (قابل ویرایش).
  • کتابخانه قطعات.
  • فایل‌های آماده سفارش ساخت PCB.
  • تشریح کامل قطعات، کارکرد مدار و نکات تخصصی راه‌اندازی.

⚠️ قانون حقوق مالکیت معنوی: بازنشر، فروش یا اشتراک‌گذاری فایل‌های دیجیتال این پکیج به هر شکل مجاز نیست. خریدار مجاز است از این فایل‌ها صرفاً برای تولید و فروش محصول فیزیکی استفاده نماید.

نکات مهم هنگام نصب:

• • حتماً قبل از شروع نصب، جریان برق را قطع کنید.
  • دستگاه را در محلی مناسب با دسترسی آسان نصب نمایید.

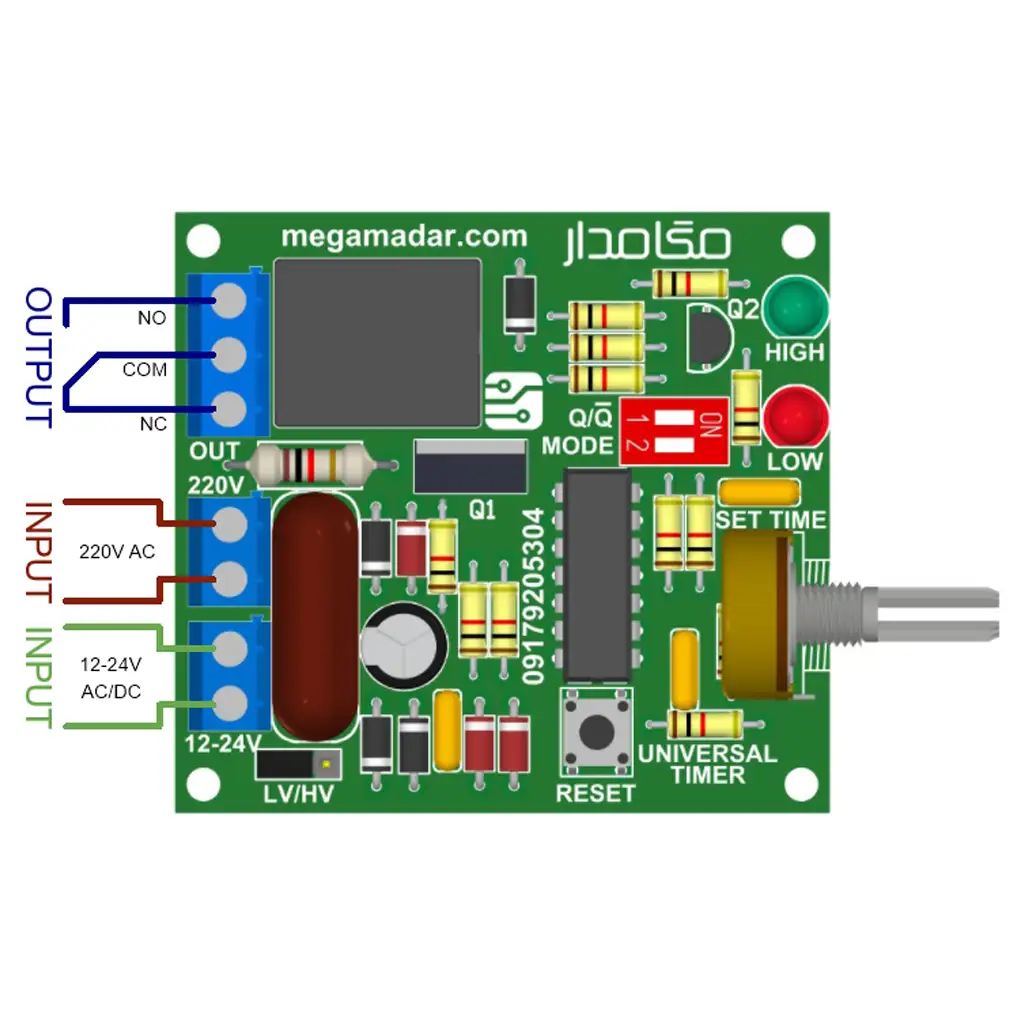

  • از نقشه نصب و سیم‌کشی ارائه شده استفاده کنید تا از عملکرد صحیح مدار تایمر همه کاره صنعتی اطمینان حاصل کنید.
  • اگر مدار درون باکس یا محفظه نصب می‌شود، حتماً از جنس غیرهادی (پلاستیک یا ABS) استفاده کنید.
  • هرگز مدار را در شرایط رطوبت بالا یا نزدیک به اجسام فلزی بدون ایزولاسیون قرار ندهید.

سؤالات متداول (FAQ):

1. آیا این محصول برای پروژه‌های آموزشی و دانش‌آموزی مناسب است؟

بله، ساخت این مدار یک پروژه کاملاً کاربردی و آموزشی برای هنرجویان و دانشجویان رشته‌های برق و الکترونیک است.

2. آیا پس از تغییرات در مدار، پشتیبانی ارائه می‌شود؟

پشتیبانی فنی صرفاً شامل طرح استاندارد و اولیه موجود در پکیج است. هرگونه تغییر در شماتیک یا تعویض قطعات توسط کاربر، مدار را از پوشش پشتیبانی خارج می‌کند.

3. آیا مجوز فروش محصول نهایی مونتاژ شده وجود دارد؟

بله، خریدار محصول مجوز تولید و فروش انبوه محصول ساخته شده را دارد. اما فروش، انتشار یا اشتراک‌گذاری فایل‌های سورس مدار تایمر همه کاره صنعتی تحت هر عنوانی اکیداً ممنوع است.

4. برای ساخت این مدار به چه سطح دانش فنی نیاز است؟

داشتن مهارت‌های پایه لحیم‌کاری و مونتاژ بردهای الکترونیکی برای ساخت این پروژه کافی است.

5. آیا می‌توانم تغییراتی در مدار ایجاد کنم؟

بله، با در اختیار داشتن سورس کامل تایمر صنعتی یونیورسال، شما مالک طرح هستید و می‌توانید آن را برای نیازهای خاص خود سفارشی‌سازی کنید.

6. نحوه نصب چگونه است؟

مدار را در یک محفظه مناسب جاسازی کرده و در تابلو برق یا نزدیک جعبه تقسیم مرتبط با مکان مورد نظر، مطابق نقشه ارائه شده نصب کنید.

جمع‌بندی

چه به دنبال یک پروژه تایمر کاربردی باشید و چه نیازمند یک تایمر صنعتی مطمئن، این مدار نیاز شما را به‌خوبی برآورده می‌کند.
