آموزش ساخت + سورس کامل مدار منبع تغذیه متغیر PSU-104-V3 حرفه ای (35 ولت 5 آمپر)

(دیدگاه کاربر 36)
0 روز 00 ساعت 00 دقیقه 00 ثانیه

این محصول شامل فایل آموزش کامل ساخت و سورس کامل مدار منبع تغذیه حرفه‌ای PSU-104 است، و پس از خرید، لینک دانلود بلافاصله در اختیار شما قرار می‌گیرد.

این مدار در تاریخ 1405/05/18 به نسخه 3 به‌روزرسانی شد. فهرست تغییرات در ادامه مطلب قابل مشاهده است.

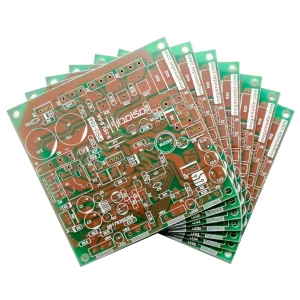

محصولات مکمل (برد خام آماده مونتاژ و بسته قطعات) و لوازم جانبی مورد نیاز (ترانس، هیت سینک، ولتمتر و آمپرمتر، فن و جعبه) نیز به صورت جداگانه قابل خریداری هستند.

قیمت اصلی: ۶۵۰,۰۰۰ تومان بود.قیمت فعلی: ۴۵۰,۰۰۰ تومان.

توضیحات

توضیحات

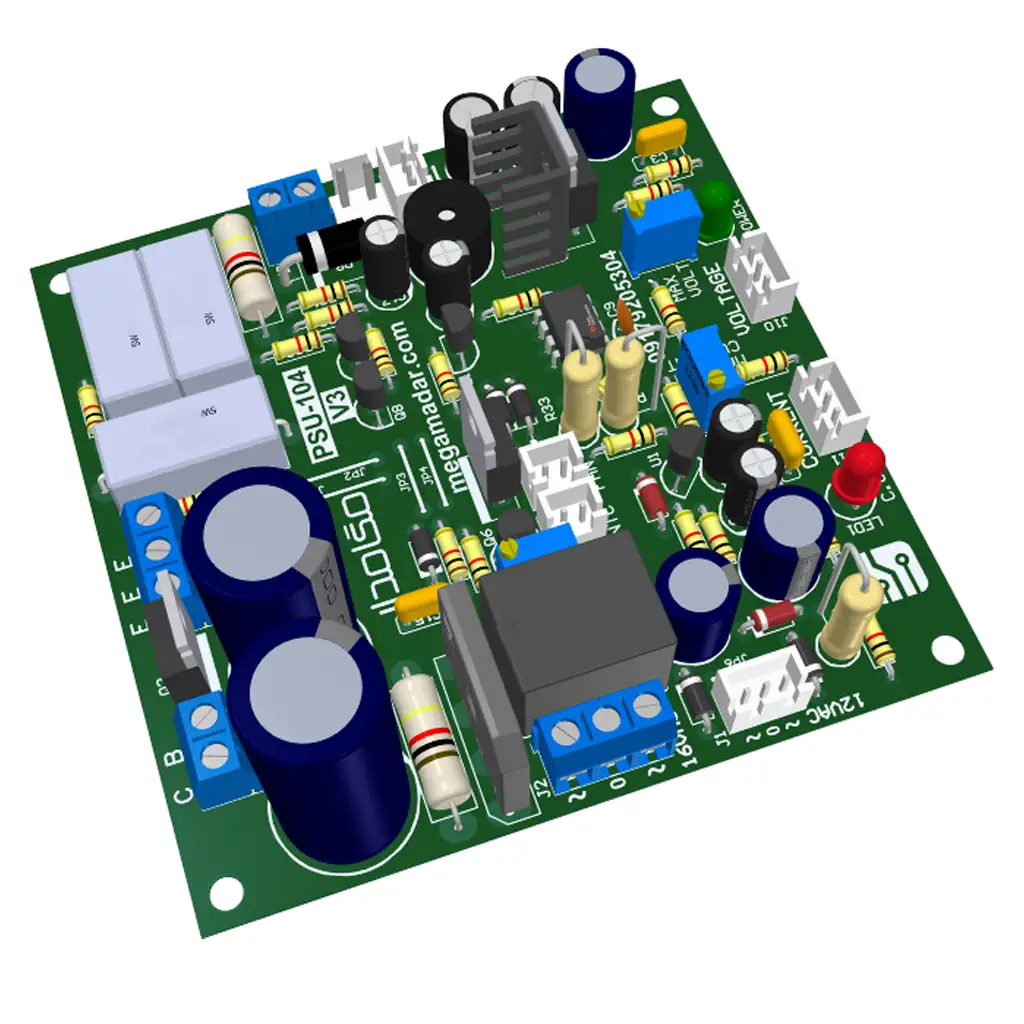

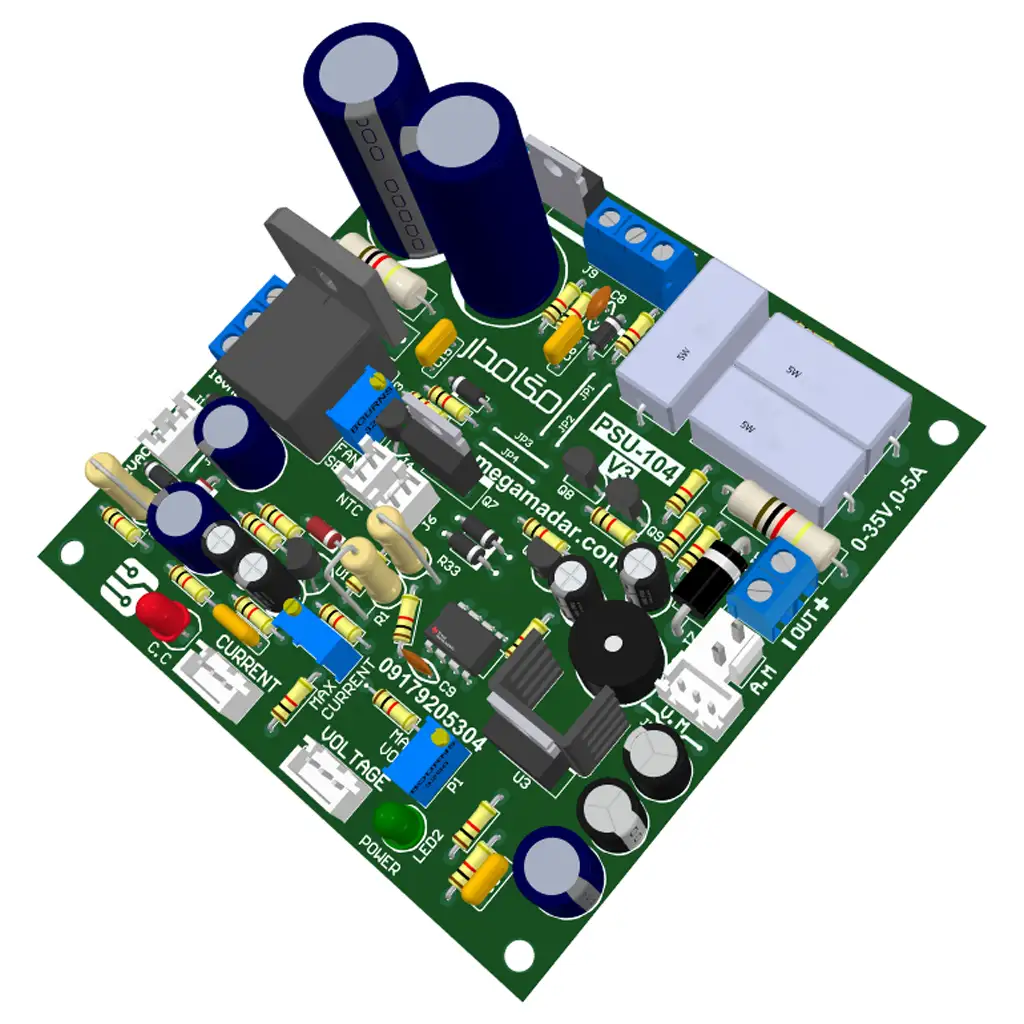

آموزش ساخت مدار منبع تغذیه متغیر PSU-104 V3

مدار منبع تغذیه متغیر حرفه ای PSU-104 یک طراحی کاملاً حرفه‌ای و کاربردی است که به راحتی می‌توانید آن را با اطمینان برای انجام کارهای تعمیراتی، آزمایشگاهی و هر موردی که در محدوده ولتاژ و جریان خروجی این منبع باشد استفاده نمایید.

این نسخه از مدار، نسخه بروز شده از نقشه قبلی همین مدار (PSU-104-V2) است که پیش از این در فروشگاه مگامدار عرضه شده بود؛ و هم اکنون نیز فایلهای مربوط به نسخه قبلی برای خریداران این محصول در دسترس و قابل استفاده می‌باشد.

فهرست به‌روزرسانی‌ها:

در این به‌روزرسانی مشکلات گزارش شده و پیشنهادهای ارائه شده از طرف کاربران بررسی و رفع شده‌اند. از جمله:

  • رفع مشکل خاموش و روشن شدن لحظه‌ای رله ولتاژ در هنگام اتصال بار با جریان زیاد
  • رفع مشکل تغییر ولتاژ خروجی در زمانی بازر هشدار اتصال کوتاه توسط کاربر در مدار قرار می‌گرفت یا از مدار خارج می‌شد
  • قراردادن کانکتور برای اتصال ترانزیستورهای قدرت، جهت اتصال بهتر روی هیت سینک و همچنین جایگذاری بهتر برد در جعبه
  • قرار دادن کانکتور برای ولوم‌های کنترل ولتاژ و جریان جهت آزادی طراحی پنل جلو جعبه دستگاه
  • بهینه سازی کتابخانه و فوت پرینت قطعات جهت نصب بهتر قطعات روی برد
  • اضافه شدن فایلهای Library و Gerber به پروژه
  • درج راهنمای کانکتورها و تنظیم کننده‌های مدار روی برد
  • بازنویسی و افزودن نکات بسیار کاربردی به فایل آموزش
  • اضافه شدن راهنمای تنظیمات اولیه مدار

از این منبع تغذیه می‌توانید برای تعمیر انواع بردهای الکترونیکی حساس مانند موبایل و ECU و همچنین انجام کارهای تحقیقاتی و آزمایشگاهی استفاده نمایید.

مدار منبع تغذیه متغیر PSU-104 V3 می تواند ولتاژ 0 تا 35 ولت و جریان 0 تا 5 آمپر DC را در خروجی به صورت دائم کار در صورت استفاده از یک هیت سینک مناسب تأمین نماید.



ویژگیهای آموزش

آموزش ساخت منبع تغذیه متغیر PSU-104 دارای ویژگیهای منحصر به فردی است که خریدار محصول می‌تواند به صورت نامحدود از آنها بهره‌مند گردد:

  1. پشتیبانی حرفه‌ای در مورد رفع اشکال و راهنمایی مشتری
  2. امکان استفاده تجاری و انبوه سازی این محصول توسط مشتری
  3. امکان ویرایش PCB و مشخصات درج شده توسط مشتری
  4. دانلود نامحدود فایل‌های محصول
  5. دسترسی نامحدود به بروز رسانی‌های جدید محصول
  6. مدیریت هزینه ساخت برد! به این صورت که شما می‌توانید پس از دانلود فایلهای مربوطه، با توجه به وضع مالی خود اقدام به ساخت برد منبع تغذیه متغیر نمایید. این موضوع دست شما را در موارد زیر باز می‌گذارد:
    • انتخاب جنس فیبر مدار چاپی: فیبر استخوانی یا فیبر فایبرگلاس
    • ساخت برد منبع تغذیه به روش دلخواه (روش دستی یا روش صنعتی)
    • تأمین قطعات مورد استفاده در مدار منبع تغذیه از فروشگاههای مورد اعتماد و آزادی در انتخاب کیفیت و قیمت قطعات
    • و…



ویژگیهای برتر مدار منبع تغذیه متغیر حرفه ای PSU-104

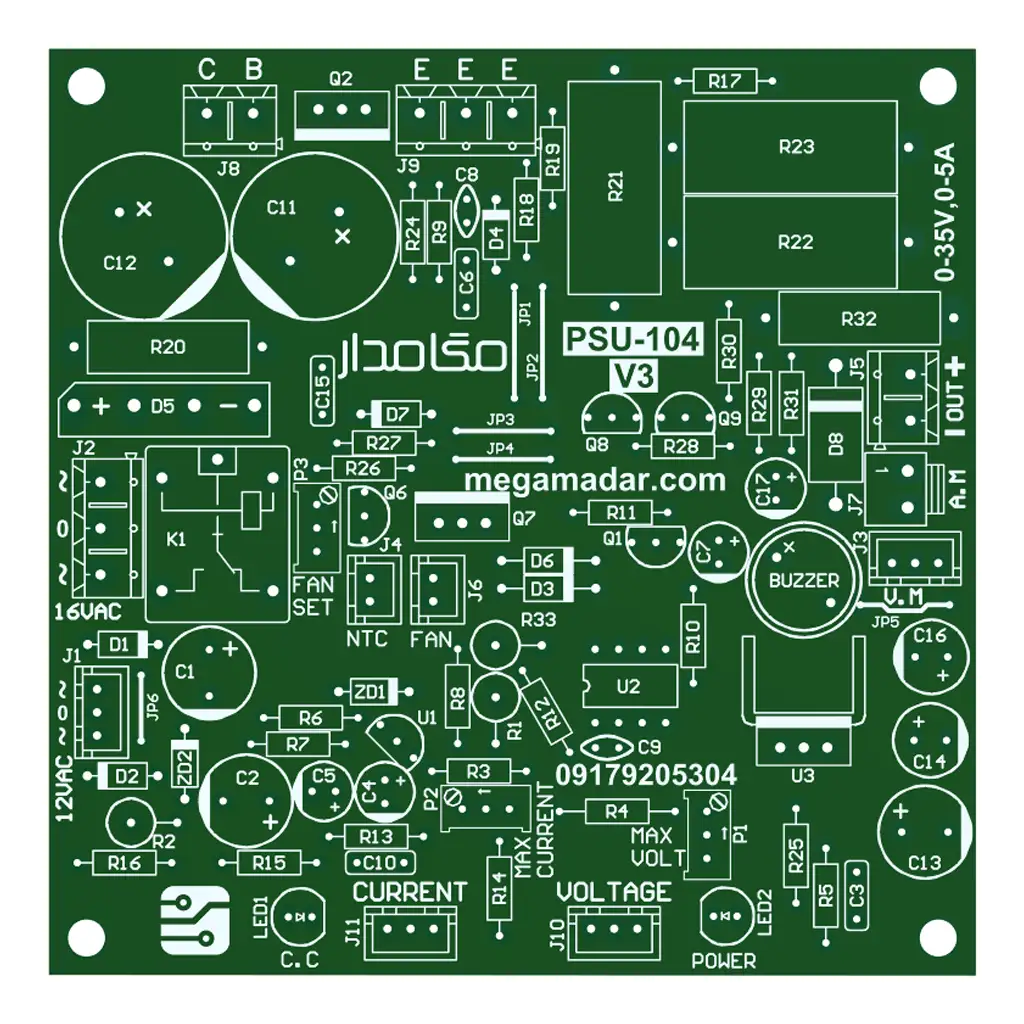

  • کوچک سازی برد منبع تغذیه تا کمترین حد ممکن (10×10 سانتی‌متر)
  • طراحی ماژولار (تمامی اتصالات ورودی و خروجی برد دارای سوکت و کانکتور هستند)
  • تثبیت بسیار عالی در استفاده طولانی مدت
  • دارای ولوم تنظیم دقیق ولتاژ و جریان خروجی
  • محافظت کامل در برابر اضافه بار یا اتصال کوتاه خروجی (بدون نویز)
  • استفاده از 3 ترانزیستور قدرت به صورت موازی در خروجی برای جلوگیری از اتلاف توان و جریان‌دهی بهتر
  • جانمایی سوکت مناسب جهت اتصال مستقیم ماژول ولت متر و آمپرمتر پنلی به برد منبع تغذیه
  • دارای فن اتوماتیک که با گرم شدن هیت سینک به صورت خودکار روشن می‌شود.
  • دارای بازر جهت هشدار اضافه بار یا اتصال کوتاه
  • طراحی استاندارد PCB جهت افزایش کارآیی و طول عمر مدار



ویژگیهای فنی:

  • محدوده ولتاژ ورودی:
    • قسمت قدرت: ترانس دوبل 18-0-18 یا 16-0-16 ولت با جریان 6 آمپر یا بیشتر
    • قسمت کنترل: ترانس دوبل 12-0-12 ولت با جریان 400 میلی آمپر یا بیشتر
  • محدوده ولتاژ خروجی: 0 تا 35 ولت مستقیم (DC)
  • محدوده جریان خروجی: 0 تا 5 آمپر مستقیم (DC)
  • ابعاد برد: 10Cm x 10Cm
  • خروجی فن: حداکثر 12 ولت مستقیم (DC)



محتوای بسته دانلودی

  • فایل Project و Schematic و PCB آلتیوم با قابلیت ویرایش
  • فایل کتابخانه قطعات
  • فایل PDF شماتیک
  • فایل PDF مدار چاپی (PCB)
  • فایل PDF مدار چاپی قرینه (PCB Mirror)
  • فایل PDF لیست قطعات
  • فایل PDF چاپ راهنمای قطعات روی برد (مارکاژ)
  • فایل PDF چاپ راهنمای قطعات روی برد (مارکاژ) قرینه

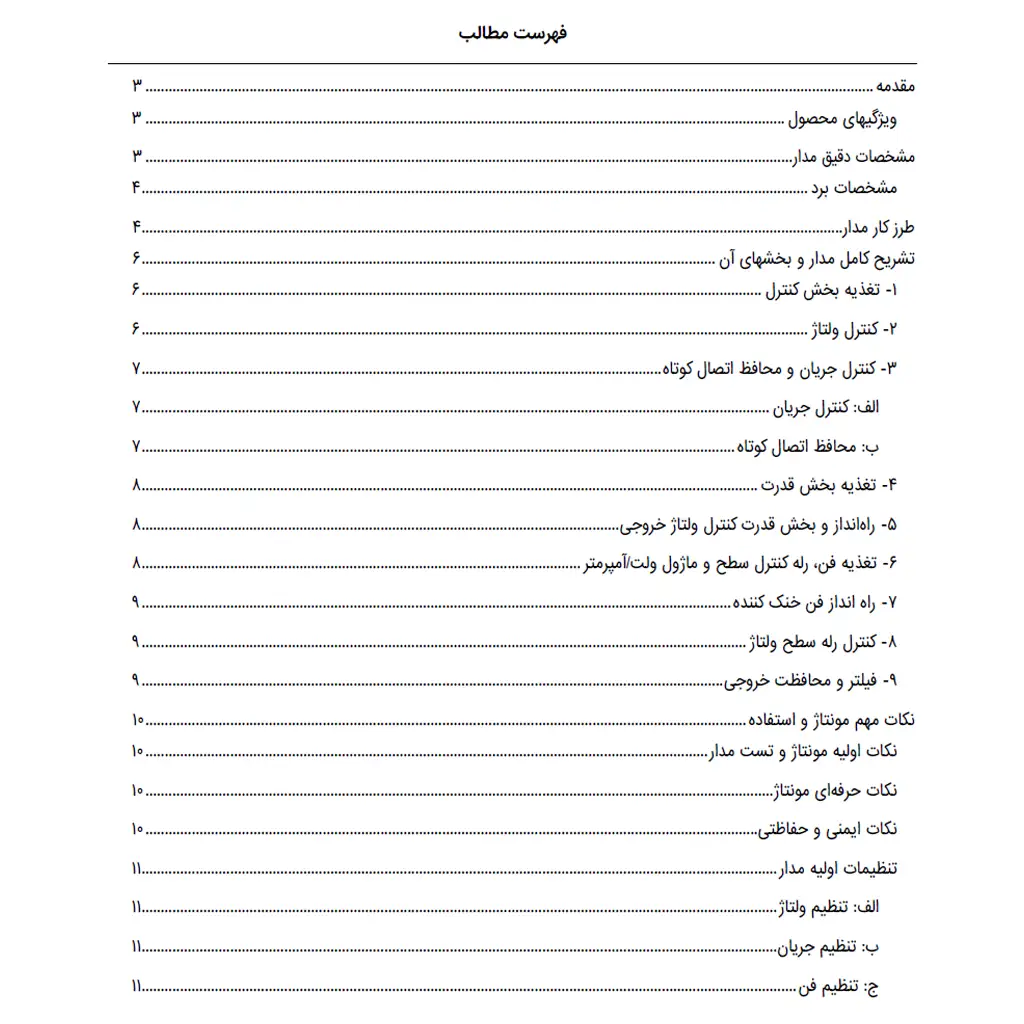

  • فایل PDF تشریح کارکرد کامل و آموزش ساخت مدار

برای راه‌اندازی و استفاده از منبع تغذیه متغیر به وسایل زیر نیاز دارید که بعضی از آنها در فروشگاه مگامدار موجود می‌باشند؛ و در صورت تمایل می‌توانید خریداری نمایید:

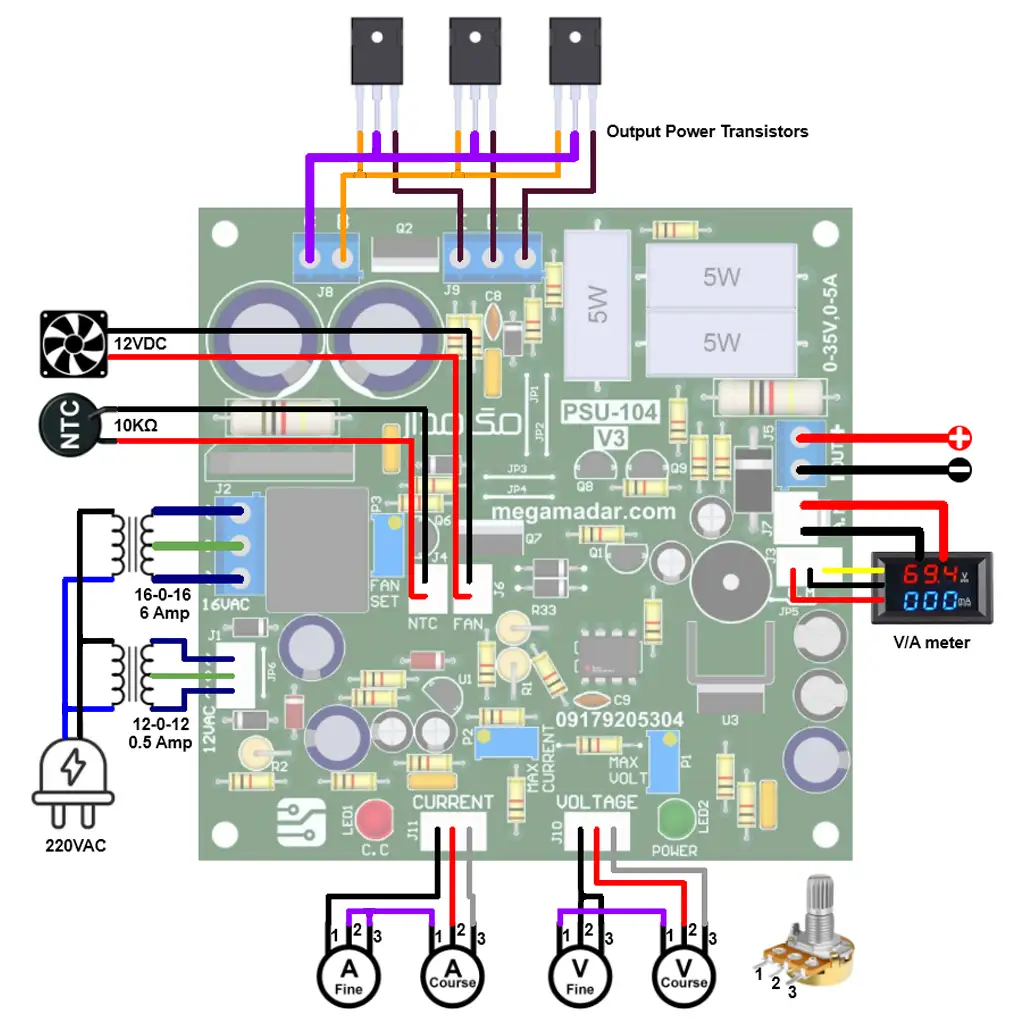

نقشه سیم کشی مدار منبع تغذیه متغیر PSU-104 V3

نقشه سیم کشی مدار منبع تغذیه متغیر PSU-104-V3 حرفه ای (35 ولت 5 آمپر)

⚠️ بسیار مهم!

شما می‌توانید از فایل دانلودی محصول برای ساخت برد محافظ به صورت شخصی یا تجاری استفاده نمایید، اما شرعاً و قانوناً مجاز به فروش فایل یا آموزش به هیچ صورتی نمی‌باشید.




سؤالات متداول FAQ:

۱. آیا این آموزش برای افراد مبتدی مناسب است؟

بله، آموزش به‌گونه‌ای تهیه شده که حتی افراد مبتدی نیز با کمی آشنایی با اصول الکترونیک می‌توانند مراحل ساخت را دنبال کرده و مدار را مونتاژ کنند.

۲. چه تفاوت‌هایی بین نسخه جدید V3 و نسخه قبلی وجود دارد؟

نسخه جدید مدار منبع تغذیه PSU-104 V3 کاملاً ماژولار طراحی شده است و به آسانی می‌توان ان را جایگزین برد منابع تغذیه سوخته قدیمی کرد. همچنین دارای کارکرد پایدارتر و دقیق‌تر از نسخه‌های قبلی است.

۳. آیا می‌توان از این مدار برای تعمیرات حرفه‌ای استفاده کرد؟

بله، این مدار با دقت و کیفیت بالا طراحی شده و برای تعمیرات انواع بردهای حساس مانند موبایل، ECU، و کارهای آزمایشگاهی مناسب است.

۴. آیا می‌توان از فایل‌های محصول برای ساخت تجاری استفاده کرد؟

بله، استفاده تجاری و انبوه‌سازی مجاز است، اما فروش فایل‌ها یا آموزش آن‌ها به هر شکلی مجاز نیست.

۵. فایل‌های آموزشی شامل چه مواردی هستند؟

شامل فایل‌های پروژه، شماتیک و PCB و Library آلتیوم، فایل‌های PDF راهنما، لیست قطعات، مارکاژ، توضیحات مونتاژ، نقشه سیم‌کشی و آموزش کامل عملکرد مدار.

۶. آیا می‌توانم فایل‌های PCB را ویرایش کنم؟

بله، فایل‌های آلتیوم قابل ویرایش مدار منبع تغذیه PSU-104 در اختیار شما قرار می‌گیرد و می‌توانید طراحی PCB را متناسب با نیاز خود تغییر دهید.

۷. پشتیبانی محصول به چه صورت است؟

پشتیبانی حرفه‌ای برای رفع اشکال و راهنمایی ساخت، در صورتی که تغییر در حالت استاندارد مدار ایجاد نشده باشد، از طرف تیم مگامدار ارائه می‌شود.

۸. آیا امکان بروزرسانی‌های آینده محصول برای من فراهم است؟

بله، پس از خرید، به‌صورت دائمی به تمامی بروزرسانی‌های جدید محصول دسترسی خواهید داشت.

۹. آیا برای ساخت برد باید حتماً از روش صنعتی استفاده کنم؟

خیر، با توجه به فایل‌های موجود می‌توانید برد را به‌صورت دستی یا صنعتی و بر اساس بودجه و تجهیزات خود بسازید.

۱۰. آیا این منبع تغذیه خطی است یا سوئیچینگ؟

این منبع تغذیه ترانسی است و کارکرد آن خطی می‌باشد.



ویدئو تست برد منبع تغذیه PSU-104 :



توضیحات تکمیلی

توضیحات تکمیلی

برند
4.9
36 نقد و بررسی
21
2
0
0
0

36 دیدگاه برای آموزش ساخت + سورس کامل مدار منبع تغذیه متغیر PSU-104-V3 حرفه ای (35 ولت 5 آمپر)

پاکسازی فیلتر
  1. محسن سجادی

    سلام
    آیا امکان راه اندازی با ترانس ۲۴ دوبل هم وجود داره؟

    • مدیر فروشگاه مدیر سایت

      سلام. استفاده از ترانس 24 ولت عمر قطعات رو تا حد زیادی کم می‌کنه. شما نهایتاً از ترانس 18 تا 20 ولت استفاده کنید.

  2. مهدی پارسافر

    با سلام من این مدار ۱۰۴ رو ساختم و جواب گرفتم دست شما درد نکنه چندتا سوال داشتم.کار ntc چیه و اثلا کامل توضیح و نحوه راه اندازی توضیح داده نشده مثلا اگه قراره ntc گرم شد مدار قطع بشه؟
    و اینکه جای سوکت j4 و j6 وقتی خالیه j4 ولتاژ ۱۲ ولت نشون میده و وقتی به j4 سنسور دما وصل میشه j6 ۱۲ ولت نشون میده پس در واقع فنی که به j6 وصل میشه همیشه روشنه.سنسور دما رو کمی گرم کردم بصورت غیر مستقیم ولی مدار اصلا قطع نمیشه.کلا ممنون میشم راهنمایی کنین

    • مدیر فروشگاه مدیر سایت

      با سلام و احترام و ممنون از شما.
      کار NTC همونطور که در توضیحات مدار گفته شده حس کردن دمای هیت سینک در جهت روشن یا خاموش شدن فن خنک کننده هست؛ و ربطی به قطع شدن خروجی نداره.
      حساسیت NTC رو باید با مولتی‌ترن P2 تنظیم کنید که در دمای محیط فن خاموش باشه و وقتی هیت‌سینک گرم شد و به دمای مشخصی رسید فن روشن بشه.
      توضیحات کامل در فایل آموزشی داده شده.

  3. علیرضا خورشیدی

    سلام
    وقت بخیر چراغ نشانگر c.c. و .c.v دارد؟

    • مدیر فروشگاه مدیر سایت

      سلام. وقت شما هم بخیر. چراغ c.c و power داره

  4. حسین بختیاری بختیاری

    با سلام و عرض ادب خدمت شما
    بنده این مدار را مونتاژ کردم ولی بدون مصرف کننده زمانی که آمپر را بالا می برم صدای بازر شنیده می شود.
    لطفا بنده را راهنمایی کنید.
    با تشکر

    • مدیر فروشگاه مدیر سایت

      سلام وقتتون بخیر. ولوم جریان رو برخلاف عقربه ساعت تا آخر بچرخونید. همزمان باید چراغ CC و بازر روشن بشن. اگه نمیخواهید بازر روشن بشه، بجای جامپر JP5 یک کلید بذارید که هروقت لازم داشتید بازر رو وصل کنید.

  5. هادی فرامرزی گسک

    عرض سلام و خسته نباشید خدمت مجموعه مگا مدار
    من این برد و مونتاژ کردم اما خروجی بین 47 تا 50 ولت فقط تغییر میکند و ولتاژ اگر از 50 ولت پایین بیاید بیزر عمل میکند
    قطعات و مونتاژ ام مجدد تست کردم و مشکلی نداشت
    احتراما راهنمایی بفرمایید

    • مدیر فروشگاه مدیر سایت

      با سلام. راهنمایی در تلگرام جهت حل مشکل انجام شد.

  6. بهروز موسیوند

    سلام عرض ادب
    به علت خرابی احتمالی ان تی سی ممکنه دستگاه خروجی نداشته باشه ؟؟؟

    • مدیر فروشگاه مدیر سایت

      سلام خیر. NTC فقط کارکرد فن رو کنترل میکنه. اگه خروجی نداریی ولتاژها و قطعات مرتبط مثل آیسی، ترانزیستورها و دیودها رو چک کنید.

  7. بهروز موسیوند

    سلام وقت بخیر . بیزر برد هنگام وصل ولتاژ ورودی سوت می‌کشه و ولتاژ خروجی نداریم . علت چی می‌تونه باشه ؟؟

    • مدیر فروشگاه مدیر سایت

      سلام. اتصالات و قطعات برد رو به دقت بررسی کنید. حتما یه جایی اتصال کوتاه دارید.

  8. عباس سیستانی

    سلام وقت بخیر
    آیا می توان هیت سینک یکپارچه برای 3 ترانزیستور قدرت استفاده کرد؟ یا برای هر ترانزیستور باید جداگانه نصب شود؟
    ممنون

    • مدیر فروشگاه مدیر سایت

      سلام. بله می‌تونید استفاده کنید.

  9. فرشاد زارعی

    سلام وقت بخیر
    به جای ترانس دوبل ۱۶ ولت می شه از ترانس دو سر معمولی ۳۵ ولتی استفاده کرد تشکر

    • مدیر فروشگاه مدیر سایت

      سلام. خیر.

  10. رضا فریدونی

    درود به گروه خلاق و خوش فکر مگا مدار…

    قطعاً این پروژه هم مثل سایر پروژه ها عالی و کاربردی خواهد بود…

    قبل از خرید و ساخت این پروژه می خواستم بپرسم آیا از نظر فنی و کارکرد ثبیت لازم را پیدا کرده است و یا ممکن است تغییر کند ؟
    و اینکه ای کاش قسمتی را هم برای خروجی ثابت 5 ولت قرار داده بودید که به صورت پورت USB از آن استفاده میکردیم ، این قابلیت بسیار کاربردی و مهم است و روی اکثر منابع تغذیه بازاری فعلی وجود دارد….
    با توجه به تجربه و نظر شما عزیزان بعد از تهیه و ساخت این برد بهترین راه برای خروجی گرفتن ثابت 5 ولت چیست؟
    موفق و سلامت باشید….

    نقاط قوت:

    ظاهراً عالیه

    نقاط ضعف:

    نبود خروجی ثابت مجزای 5 ولت

    • مدیر فروشگاه مدیر سایت

      با سلام و احترام و سپاس از حسن نظر جنابعالی.
      بله تستهای مختلفی از مدار گرفته شده که به چند مورد اشاره می کنم:
      تست ریپل در هنگام جریان کشی (در حد صفر)
      تست افت ولتاژ در زمان جریان کشی(بدون افت ولتاژ)
      آزمایش اتصال کوتاه و اورلود که به خوبی عمل می‌کنه و یک خروجی بدون نویز ارائه میده.
      فیلمهای عملکرد مدار در کانال ما در تلگرام به آدرس ( t.me/megamadar ) قابل مشاهده هست.

      برای خروجی 5 ولت می‌تونید یک ماژول کاهنده ولتاژ 5 ولت 3 آمپر با خروجی USB استفاده کنید. که به نظرم بهترین گزینه هست.
