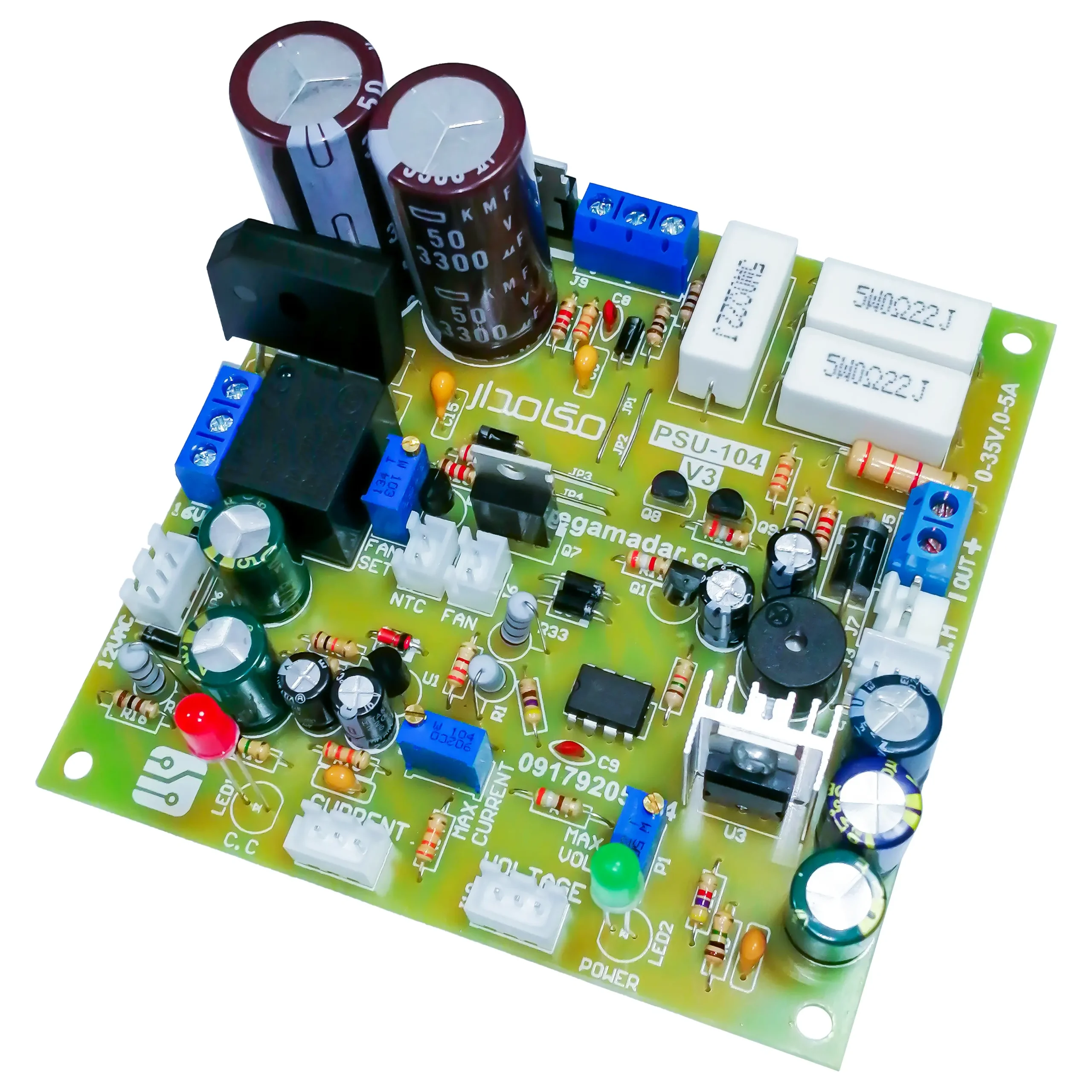

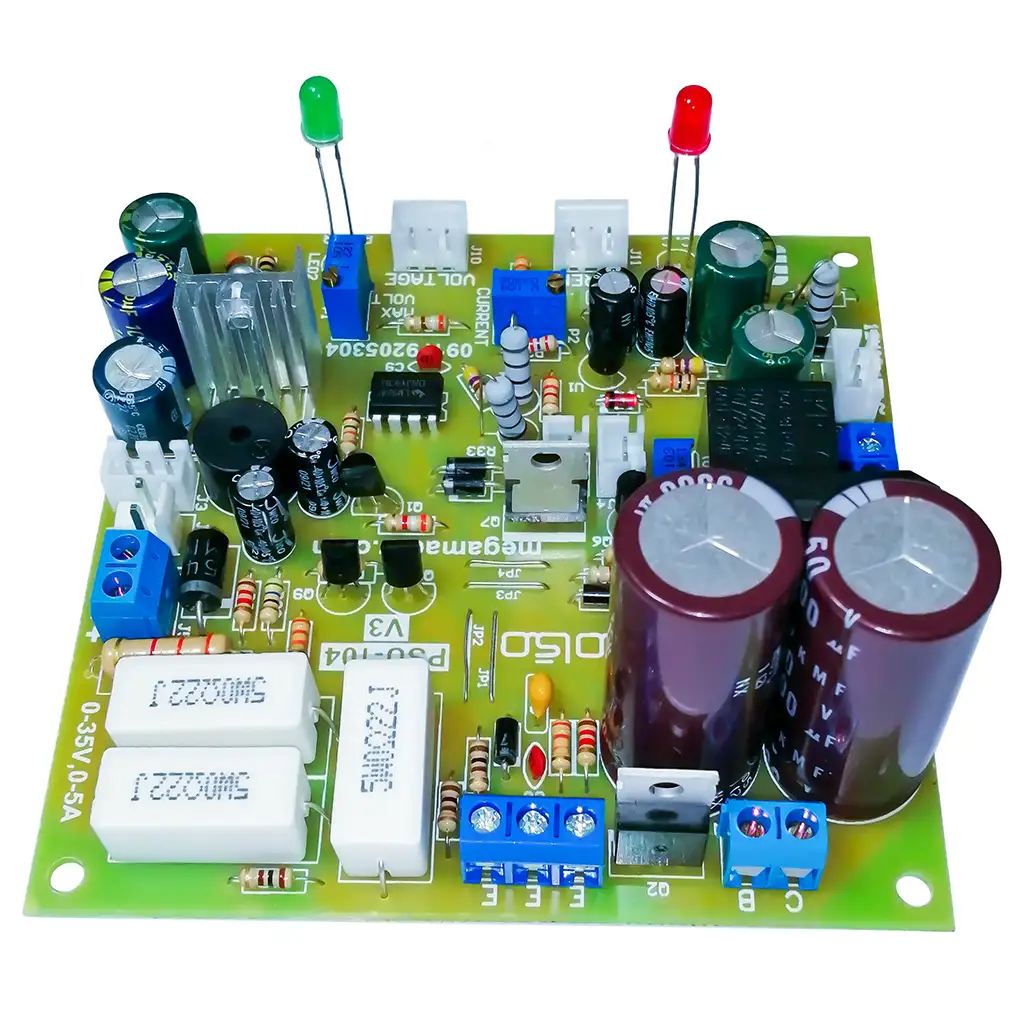

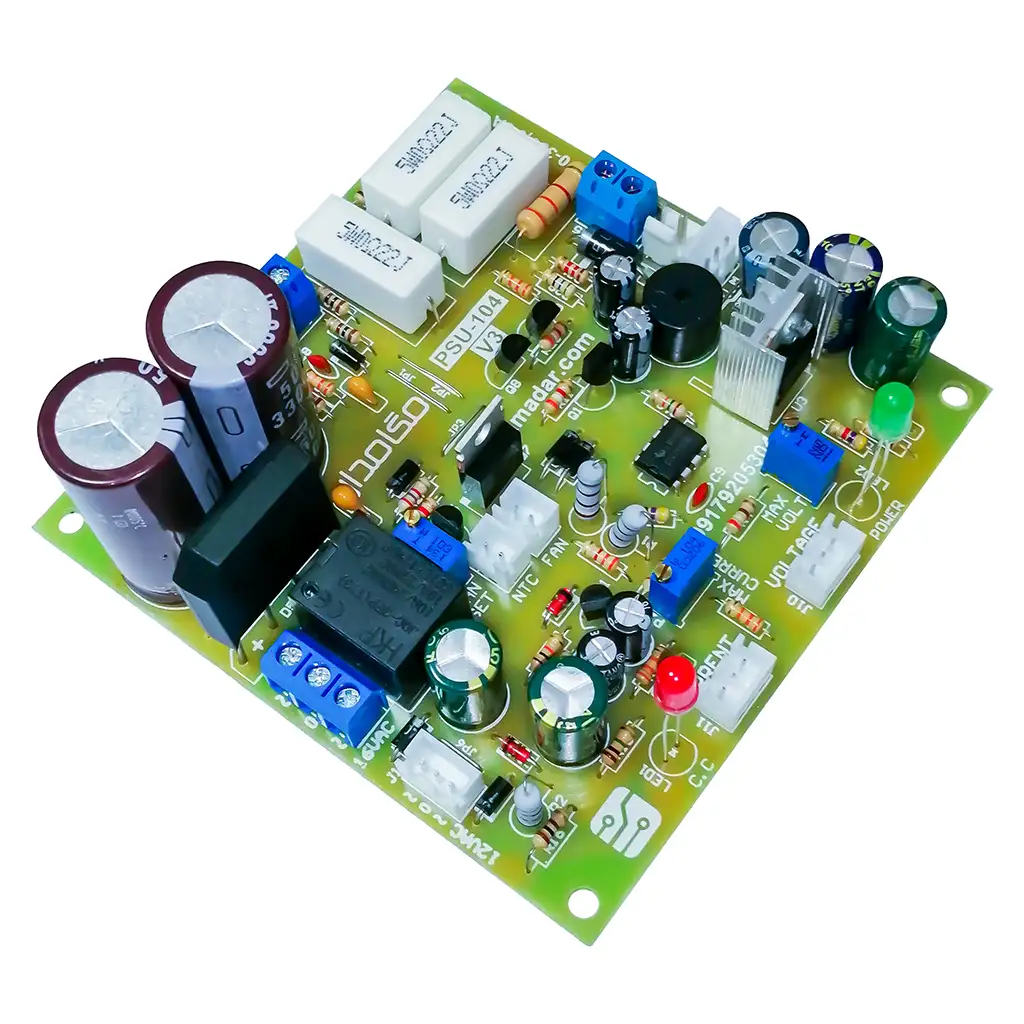

برد مونتاژ شده و تست شده منبع تغذیه PSU-104 V3
برد منبع تغذیه PSU-104 V3 بهصورت کامل مونتاژ شده و پس از مونتاژ، عملکرد مدار، اتصالات، تنظیم ولتاژ و جریان و بخشهای حفاظتی آن بررسی و تنظیم شده است.
این برد، یک منبع تغذیه خطی قابل تنظیم 0 تا 35 ولت و 0 تا 5 آمپر مناسب استفاده در تعمیرات الکترونیک، پروژههای تحقیقاتی و آزمایشگاهی و تغذیه مدارهای مختلف میباشد.

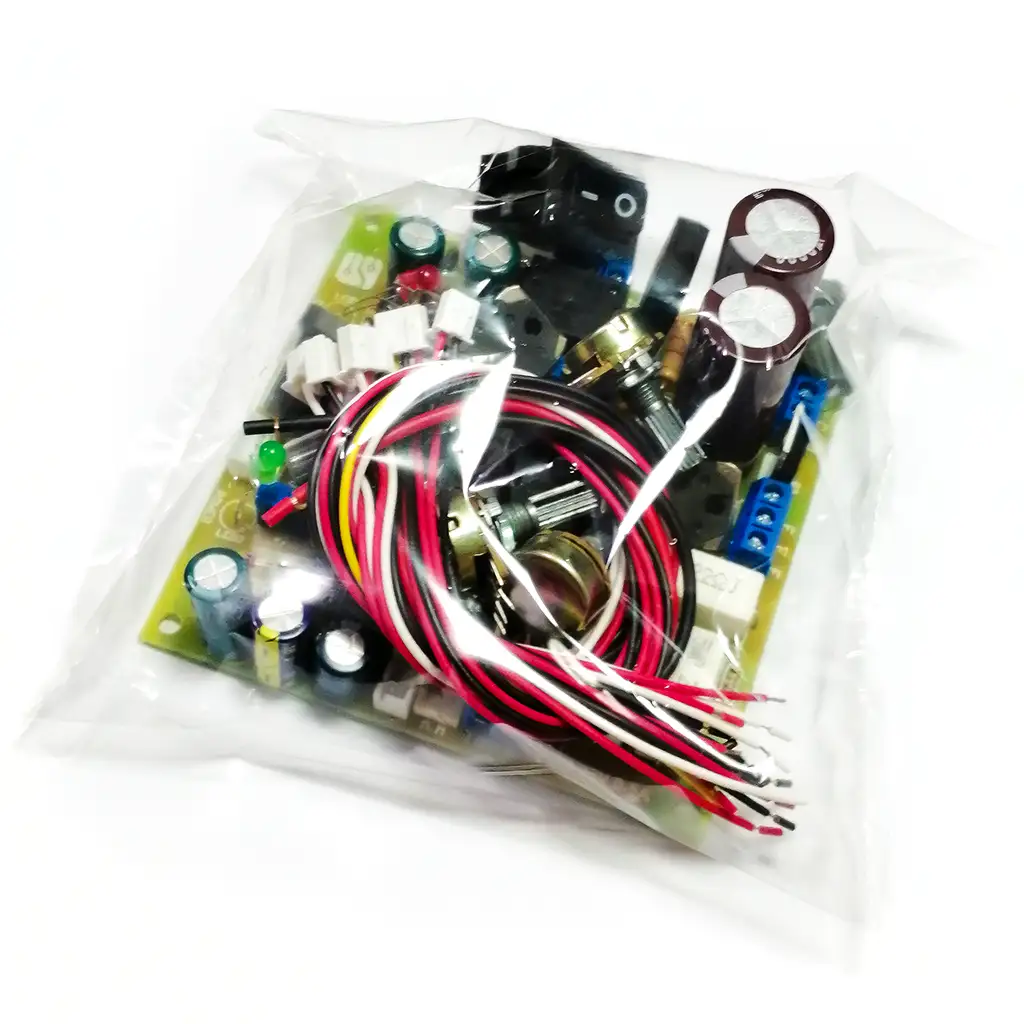

اقلام همراه محصول: 7 عدد کانکتور سیم دار جهت اتصالات برد + 3 عدد عایق سیلیکون + 4 عدد سرولوم + 1 عدد کلید راکر مرغوب + قطعات خارج از برد (ترانزیستورهای خروجی، ولومها و NTC)
ترانس، هیتسینک، فن، نمایشگر و جعبه در قیمت محصول لحاظ نشدهاند و در صورت نیاز میتوانید آنها را بهصورت جداگانه از مگامدار تهیه کنید.
سورس و راهنمای کامل محصول نیز در یک پکیج کامل آماده تولید قابل تهیه میباشد.
۳,۲۴۰,۰۰۰ تومان
محصولات مکمل و مرتبط
جعبه فلزی مدل MB-103 رنگ سفید با رنگ کورهای الکترواستاتیک و پنل پلاستیکی
موجود در انبار
۸۵۰,۰۰۰ تومان
جعبه فلزی مدل MB-103 رنگ مشکی با رنگ کورهای الکترواستاتیک و پنل پلاستیکی
موجود در انبار
۸۵۰,۰۰۰ تومان
ماژول ولت متر و آمپرمتر پنلی (روپنلی) 100V-10A آبی و قرمز مدل DSN-VC-288
موجود در انبار
۲۹۹,۰۰۰ تومانتوضیحات
ویژگیهای برتر برد منبع تغذیه PSU-104
برد منبع تغذیه PSU-104 نسخه 3 دارای مشخصات زیر میباشد:
-
- مونتاژ کامل و تمیز PCB با دقت بالا
- تست عملکرد پس از مونتاژ
- تنظیم نهایی مدار
- کنترل کیفیت اتصالات و لحیمکاری
- آماده نصب در جعبه و راهاندازی
- استفاده از ۳ ترانزیستور قدرت بهصورت موازی در خروجی
- حفاظت در برابر اضافهبار و اتصال کوتاه
- کنترل اتوماتیک فن بر اساس دمای هیتسینک
- هشدار صوتی اضافهبار و اتصال کوتاه
- ولومهای مستقل تنظیم ولتاژ و جریان
- طراحی ماژولار و استفاده از کانکتور برای اتصالات برد
مشخصات عملکردی برد منبع تغذیه PSU-104
خروجی:
-
- نوع منبع: منبع تغذیه خطی
- ولتاژ خروجی: 0 تا 35V DC
- جریان خروجی: 0 تا 5A
- تنظیم: مستقل ولتاژ و جریان
حفاظت:
-
- حفاظت اتصال کوتاه
- محدودکننده جریان
- هشدار صوتی اضافهبار/اتصال کوتاه
- کنترل حرارتی فن
بخش قدرت:
-
- 3 ترانزیستور قدرت موازی
- طراحی مناسب برای جریان خروجی بالا
ساختار برد:
-
- PCB فایبرگلاس 10×10
- طراحی ماژولار
- کانکتور برای ورودی/خروجی
- اتصال مستقیم نمایشگر پنلی
برخی کاربردها:
-
- تعمیر و عیبیابی بردهای الکترونیکی مانند موبایل، لپتاپ و ECU
- پروژههای تحقیقاتی و آزمایشگاهی
- تعمیرات و تست مدارهای الکترونیکی
- ساخت منبع تغذیه آزمایشگاهی با قابلیت تنظیم ولتاژ و جریان
- جایگزینی برد معیوب منابع تغذیه قدیمی
با خرید این محصول چه چیزی دریافت میکنید؟
یک برد PSU-104 V3 بهصورت کامل مونتاژشده، تستشده و تنظیمشده به همراه قطعات و متعلقات ذکرشده در این صفحه دریافت خواهید کرد.
محصول آماده نصب در جعبه است و نیازی به خرید قطعات الکترونیکی و انجام عملیات مونتاژ روی PCB ندارید.
اقلام همراه
همراه این برد، متعلقات زیر ارائه میشود:
-
- ۷ عدد کانکتور سیمدار
- ۳ عدد عایق سیلیکونی
- ۴ عدد سرولوم
- ۱ عدد کلید راکر
- ترانزیستورهای قدرت خروجی
- ولومهای تنظیم
- NTC
لوازم تکمیلی زیر را در صورت نیاز میتوانید بهصورت جداگانه از مگامدار تهیه کنید:
همچنین میتوانید سورس منبع تغذیه PSU-104 (شامل: پکیج کامل آماده ساخت و تولید) را از لینک زیر خریداری کنید:
نقشه اتصالات و سیمکشی برد منبع تغذیه PSU-104
توضیحات تکمیلی
| وزن | 167 گرم |
|---|---|
| ابعاد | 100 × 100 × 45 میلیمتر |
| برند | مگامدار |
