مدار فانکشن ژنراتور ۴۰۰Khz با آیسی ICL8038

مدار فانکشن ژنراتور 400Khz با آیسی ICL8038

مدار فانکشن ژنراتور ۴۰۰Khz با آیسی ICL8038

با توجه به استقبال خوب کاربران از مدارهای کاربردی سایت امروز هم یک مدار فانکشن ژنراتور کاربردی با آیسی ICL8038 را در نظر گرفته ایم که تا حد زیادی می تواند پاسخگوی نیاز شما در امور آزمایشگاهی و تعمیراتی باشد.

آیسی ICL8038 یکی از معروف ترین آیسی های مولد سیگنال های: سینوسی ، مربعی ، مثلثی و دندانه اره ای با نرخ تکرار تعیین شده است که از دقت بالایی برخوردار می باشد. این آیسی توسط شرکت بزرگ و معتبر Intersil ساخته شده و دارای قیمتی مناسب در حدود ۲۵۰۰ تومان است.

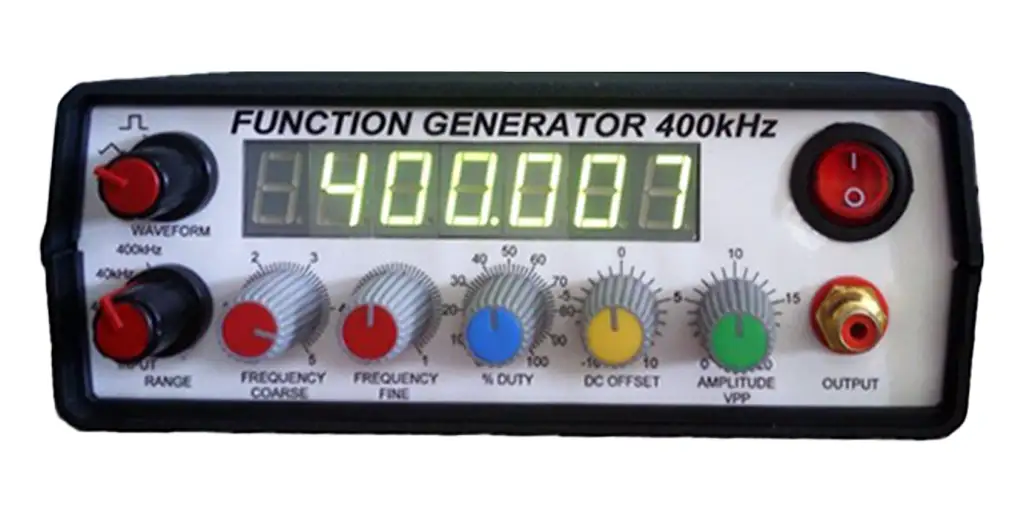

مدار فانکشن ژنراتور 400Khz با آیسی ICL8038

توضیحات مدار فانکشن ژنراتور

این سیگنال ژنراتور دارای توانایی های زیر می باشد:

  • قابلیت  تنظیم فرکانس از ۰ هرتز تا بیش از ۴۰۰kHz
  • تنظیم دامنه سیگنال
  • تنظیم آفست DC
  • تنظیم زمان وظیف ( Duty Sycle )
  • انتخاب تابع سیگنال خروجی ( مربعی ، مثلثی و سینوسی )

این مدار کمی متفاوت از توصیه های ICL یا سایر مدارهای مشابه طراحی شده است؛ و با تغییرات داده شده می توانیم یک شکل موج خوب را حتی در فرکانس ۴۰۰Khz  داشته باشیم.

منبع تغذیه

این مدار به یک منبع ولتاژ قرینه (+ ۰ -) برای راه اندازی نیاز دارد. قدرت اصلی منبع توسط یک ترانس کاهنده ۲۲۰ به ۱۴ ولت دوبل یا سر وسط تأمین می شود؛ که سر وسط ترانس به زمین مدار و دو سر دیگر به پل دیود متصل می شود. خروجی مثبت (+) پل دیود به آیسی های رگولاتور ۷۸۰۵ و ۷۸۱۲ جهت تأمین خط مثبت مدار و خروجی منفی (-) به ۷۹۰۵ و ۷۹۱۲ به منظور تأمین ولتاژ منفی در مدار متصل می شوند.

این را هم بخوانید:
مدار تایمر تأخیر در وصل با کمترین قطعات الکترونیکی

ولتاژ ۵ ولت در مقایسه گر و فرکانس متر ؛ و ولتاژ ۱۲ ولت در ICL8038 و Op-Amp استفاده می شود.

فرکانس متر

برای تنظیم فرکانس خروجی مدار بدون نیاز به فرکانس متر خارجی یا مولتی متر ، مدار یک فرکانس متر پنلی با سون سگمنت را ضمیمه این مدار کرده ایم که می توانید آن را در انتهای این مقاله دانلود کنید.

این فرکانس متر با میکروکنترلر AT-Tiny2313 طراحی شده و مدار چاپی آن نیز توسط نرم افزار Cadsoft EAGLE طراحی شده که پیش از این در بخش نرم افزارهای تخصصی برای دانلود قرار داده شده است.

محدوده قابل اندازه گیری فرکانس با این فرکانس متر از ۱Hz تا ۱۰Mhz می باشد.

اگر توانایی ساخت این فرکانس متر را ندارید می توانید آن را با فرکانس متر های پنلی آماده در بازار جایگزین کنید.

مزایا و معایب مدار فانکشن ژنراتور با ICL8038

این مدار دارای خصوصیات مثبت و محدودیت هایی است که به آنها اشاره می کنیم:

مزایا

  • اندازه کوچک و هزینه ساخت ارزان با توجه به استفاده از قطعات کم در مدار
  • تأمین محدوده فرکانسی ۰ تا ۴۰۰ کیلوهرتز که برای بیشتر کارهای محدوده فرکانس پایین مناسب است.
  • تنظیم دقیق فرکانس و دامنه سیگنال خروجی
  • تنظیم دقیق Offset سیگنال خروجی

معایب

  • محدودیت در تنظیم زمان وظیفه یا دیوتی سایکل سیگنال خروجی از ۰ تا ۱۰۰ درصد (۵-۱۰% تا ۹۰-۹۵%)
  • غیر خطی بودن تنظیم زمان وظیفه
  • تفاوت دامنه سیگنال خروجی در حالت های مربعی ، مثلثی و سینوسی

محفاظت مدار در برابر نویز و تغییرات دما

PCB مدار فانکشن ژنراتور باید کاملاً توسط قلع پوشیده شود تا تاثیر میدان الکترومغناطیسی ترانسفورماتور و خطوط برق روی ان به حداقل برسد.

این را هم بخوانید:
تستر آی سی های دیجیتال سری TTL با استفاده از میکرو کنترلر ATmega32

مدار فانکشن ژنراتور - پوشاندن مدار چاپی با قلع

تراشه ICL8038 بسته به درجه حرارت فرکانس نوسان خود را تغییر می دهد، بنابراین هنگامی که مدار فانکشن ژنراتور را روشن می کنید، حدود دو دقیقه صبر کنید تا تمام عناصر به دمای عملیاتی رسیده و سپس فرکانس را تنظیم کنید. به عنوان مثال، وقتی مدار سرد است فرکانس روی ۴۰۰kHz تنظیم شده است، پس از گرم شدن، فرکانس آن حدود ۱-۲ کیلوهرتز کاهش می یابد؛ اما دیگر با گذشت زمان تغییر نمی کند. به همین دلیل فن خنک کننده توصیه نمی شود.

رگولاتور ۷۸۰۵ می تواند بسیار گرم شود (به علت تأمین جریان فرکانس متر) و دمای کل مدار را افزایش دهد. ولی من فکر می کنم این موضوع به تثبیت دما کمک می کند.

نکات ساخت و تنظیمات مدار

مدار فانکشن ژنراتور - برد ساخته شده

خوشبختانه مدار به تنظیمات خاصی نیاز ندارد. فقط یک پتانسیومتر در مدار برای تنظیم ولتاژ مقایسه در قسمت تنظیم Duty Sycle گنجانده شده که به راحتی قابل تنظیم است.

برای اتصالات از سیم شیلد (زره دار) استفاده کنید و شیلد آن را به زمین مدار وصل کنید.

حتی الامکان مدار را در جعبه فلزی جاسازی کنید.

در خروجی مدار فانکشن ژنراتور روی پنل جعبه از سوکت BNC استفاده کنید.

مدار فانکشن ژنراتور - اتصالات و سیم بندی



نقشه ها و سورس مدار فانکشن ژنراتور

در ادامه می توانید نقشه های شماتیک مدار ، مدار چاپی ، سورس برنامه و فایل هگز فرکانس متر به زبان بیسیک را دانلود نمایید.

دانلود مدار فانکشن-ژنراتور با ICL8038

دانلود مدار فرکانس متر



موفق و پیروز باشید…

نوشته های مشابه

12 دیدگاه در “مدار فانکشن ژنراتور ۴۰۰Khz با آیسی ICL8038

  1. سهیل گفت:

    سلام من مدار را بستم ولی بلد نیستم کلید های سلکتور راببندم میشه یه راهنمایی کنید .

    1. سلام. کلید سلکتور یک پایه مشترک داره که بار چرخوندن کلید، به ترتیب هر بار به یکی ار پایه های کناری متصل میشه. شما دو تا کلید سلکتور برای انتخاب نوع خروجی و رنج فرکانس دارید که هر کدوم رو باید به محلهای مشخص شده (پین هدر) در برد متصل کنید.

  2. سهیل گفت:

    بعد out pin from pcb و F meter input و output con در SW1 باید به کجا وصل بشه؟

    1. بستگی به سلکتوری که میذارید داره. باید پایه مشترک اون رو پیدا کنید و مطابق فایل توضیحات اونو سیم کشی کنید.

  3. سهیل گفت:

    سه تا خروجی SW1 به کجا وصل میشه؟

    1. فایلها رو دقیق مطالعه کنید.

  4. محمد گفت:

    سلام سید جان، عرض ارادت
    من یه فانکشن با XR2206 دارم، خروجی مدار رو با فرکانس متر اندازه گیری کردم مرتبا نوسان داره و ثابت نمیشه، علتش چی میتونه باشه، باتری هم ولتاژش ۸.۶ ولت بود اندازه گرفتم، ممنون

    1. سلام . ممنون.
      با XR2206 کار نکردم اما این حالت می تونه علتهای مختلفی داشته باشه. از جمله نوع طراحی PCB ، تغذیه دستگاه، جنس قطعات، نحوه سیم کشی، شیلدها و محافظ های نویز، قرار داشتن در محدوده تشعشع یک سیگنال مزاحم و …

  5. پیمان گفت:

    باسلام من یک سیگنال ژنراتور لازم دارم تکمیل باشه و با باطری کار کنه ایا امکانش هست و اگه هست هزینه ان چند در میاد و چطور باید سفارش بدم ممنونم

    1. سلام. همینو میتونید استفاده کنید. فقط کافیه قسمت فرکانس متر رو حذف کنید تا مصرف برق تا حد زیادی کاهش پیدا کنه. در این صورت برای خواندن فرکانس نیاز به یک مولتی متر خواهید داشت.

  6. سعید گفت:

    سلام و تشکر بابت به اشتراک گذاشتن این کیت کاربردی،
    من برای یک کار تحقیقی برای خودم نیاز به همچین محصولی دارم،
    توان خرید اسیلسکوپ رو هم ندارم .
    متاسفانه در رشته الکترونیک آماتور هستم و تخصص کافی رو ندارم .
    اگر هزینه ساخت یک دستگاه رو پرداخت کنم ، زحمت ساخت اون رو میتونید بکشید ؟

    1. سلام و عرض ادب. لطفا از طریق آیدی تلگرام elcplanet_admin یا شماره ۰۹۱۷۹۲۰۵۳۰۴ تماس بگیرید.
